石料滚筒筛
石料滚筒筛
滚筒筛 是我公司为电厂、焦化厂、建材、冶金、化工、矿山等行业而研制的专用筛分机,它克服了圆振动筛 和直线振动筛 在筛分较湿物料时出现的筛网堵塞问题,提高了筛分系统的产量和可靠性,受到广大用户的一致好评。

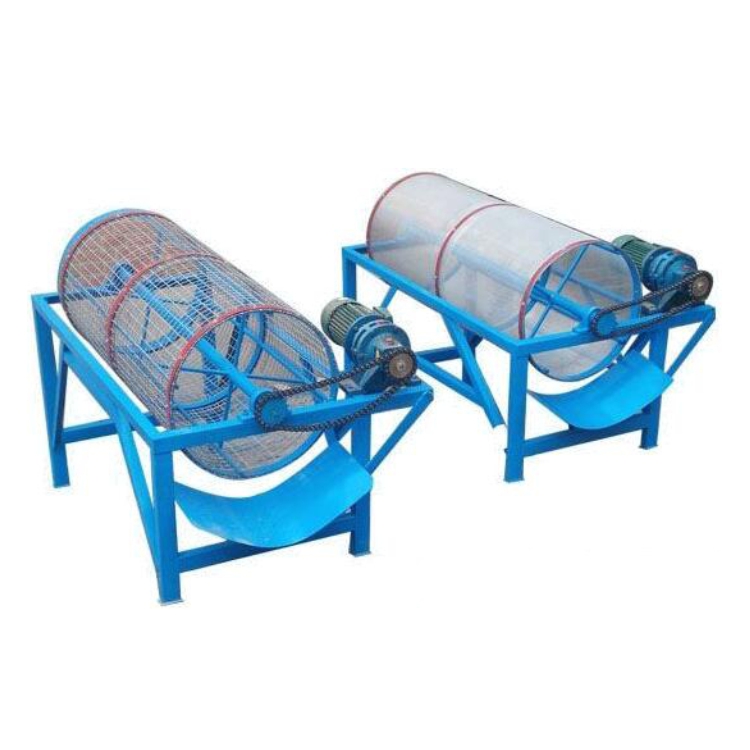

滚筒筛是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成。破碎的石料进入滚筒后,靠滚筒旋转的离心力及跳汰作用来筛分物料。通过不同网目的筛网逐一筛出。不同规格的石料筛出后经漏斗落入皮带机送至成品料场。一方面随着滚筒转动而被筛选,靠滚筒旋转的离心力及跳汰作用来筛分物料。一方面粒度大的石料沿着滚筒的斜度向前流动,通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗,然后由人工运出或自流送往成品堆。
GTS系列滚筒筛工作原理
GTS系列滚筒筛机主要有振动电机 、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。 电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒外圆的筛网排出,不合格的物料(筛上产品)经滚筒末端排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。
GTS系列滚筒筛主要特点
1、筛孔不易堵塞;
2、运行平稳,噪声较低;
3、结构简单,维修方便;
4、整机可靠性高,一次性投资较少;
5、采用特制筛网 ,筛分效率高,使用寿命长;
滚筒筛技术参数
型号 | 简体规格(m) | 简体倾角 | 简体转速(转/分) | 筛孔尺寸(mm) | 大进料粒度(mm) | 产量(m3/h) | 电机功率(kw) | |
筛孔(2mm) | 筛孔(20mm) | |||||||
GTS820 | Φ0.8X2 | 6° | 32 | 2-20 | 网孔尺寸X2.5 | 7 | 30 | 3 |
GTS830 | Φ0.8X3 | 6° | 32 | 2-20 | 网孔尺寸X2.5 | 8 | 50 | 3 |
GTS1030 | Φ1X3 | 6° | 25 | 2-20 | 网孔尺寸X2.5 | 10 | 60 | 4 |
GTS1040 | Φ1X4 | 6° | 25 | 2-20 | 网孔尺寸X2.5 | 11 | 80 | 4 |
GTS1230 | Φ1.2X3 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 12 | 100 | 5.5 |
GTS1240 | Φ1.2X4 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 14 | 120 | 5.5 |
GTS1250 | Φ1.2X5 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 15 | 140 | 5.5 |
GTS1530 | Φ1.5X3 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 16 | 120 | 5.5 |
GTS1540 | Φ1.5X4 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 18 | 150 | 7.5 |
GTS1550 | Φ1.5X5 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 20 | 180 | 11 |
GTS1560 | Φ1.5X6 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 22 | 200 | 11 |
