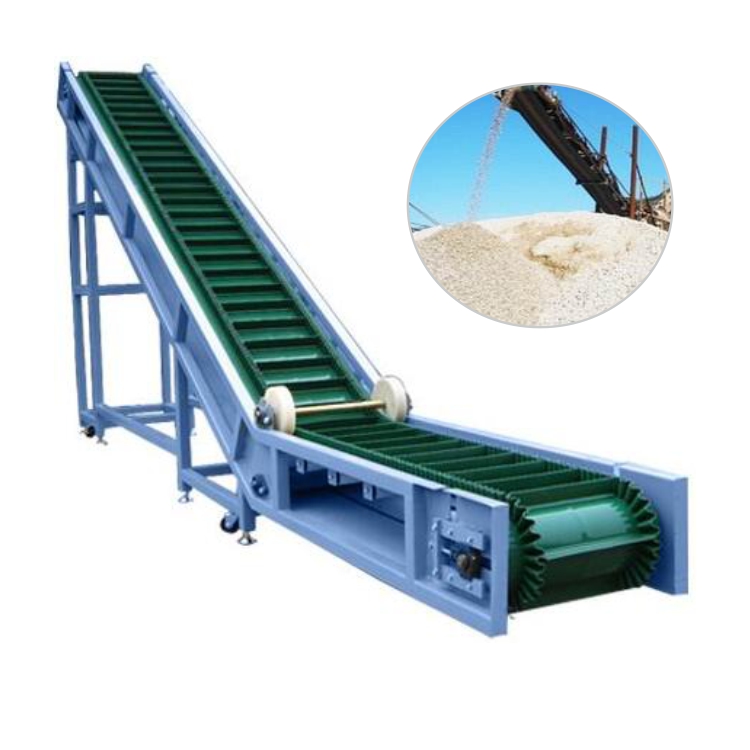

挡边带式输送机具有普通皮带输送机构造简单、运行稳定、方便维修等优点。挡边带式输送机是一种高效的输送设备，爬坡皮带输送机可以方便的和其他设备相互配套完成输送作业。挡边带式输送机主要特点1、倾角自由　2、大出率　3、不撒料　4、布置灵活挡边带式输送机主要用途1.挡边带式输送机是普通用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角皮带输送。2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。3.对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。4.挡边带式输送机输送倾角0°-90°范围内。挡边带式输送机采用“Z”形布置形式，主要有上水平段、下水平段和倾斜段组成，具体内容如下。1.上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。2.倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。3.下水平段:下水平段采用低式中间架支腿。带宽B（mm）300400500650800挡边高（mm）4060608080120120160120160200240部分输送倾角输送量Q/h30°15142034467110412012815719523545°111014263557839710212715719560°87101825405869729011214290°445101321313738486076外型尺寸头轮中心高H/h（MM）350-1001100-20001300-20001300-2000尾轮中心高H/h（MM）335330-490600600600-800中间段带面高H/h（MM）450500-700760-800800-850800-1115中间段地脚宽B/h（MM）48058087010201220带宽B（mm）100012001400挡边高（mm）120160200240160200240300160200240300400部分输送倾角输送量Q/h30°17221626732727533141946631939550056479445°13717521627122226734738425831841446568060°9612415319715819025317818422630233752490°5166831068510213614998121162180281外型尺寸头轮中心高H/h（MM）1400-20001600-2000尾轮中心高H/h（MM）600-800800-1000800-1200中间段带面高H/h（MM）800-12001050-15001050-1700中间段地脚宽B/h（MM）144016901890

DY移动带式输送机产品概述: DY型移动式胶带输送机是一种工效高，使用，机动性好的连续输送装卸设备。主要用于装卸地点经常变更动的场所，如：港口、码头、车站、煤场、仓库、建筑工地、沙石料场、农场等，用来短途运输及装卸散料或单件重量100公斤以下的成件物品。DY型移动式胶带输送机分为可升降型及不可升降型两大类，输送带的运行靠电动滚筒驱动，整机的升降与运行均为非机动。      DY型移动式胶带输送机适用于散状物料或成件物品的短途运输和装卸工作。采用钢管结构，轻巧美观，机动性好。转动装置为电动滚筒，并配有充气轮胎和钢轮两种行走轮。机长10米以上倾角可调。DY移动带式输送机主要特点:DY型移动式胶带输送机性能及主要技术参数与德国福兰德和蒂森公司的产品相当，主要特点是采用高精度，硬具面齿轮，其承载能力高，(比软具面具轮提高2-3倍)；寿命长(可达10年)；结构聚凑，占地面积小(可减少50%以上)；重时轻，体积小(可降低50%)；尤其是垂直传动结构形式，更适于煤矿井下矿山运输机械上使用。DY移动带式输送机技术参数表:项目DY4031DY4051DY4071DY10101机长（米）35710带宽（毫米）400400400400带速（米/秒）1.61.61.61.6大输送高度（米）1.21.21.31.29输送能力米3/小时90909090吨/小时80808080倾斜角度（度）17°10°8°5°58′ 电动滚筒型号DY1.2DY1.2DY1.2DY1.2功率（千瓦）          1.5           1.5          1.5           1.5总重量（公斤）320391467592  项目DY5051DY5071DY50101DY50102DY50102ADY50151DY50152DY50152A机长（米）57101010151515带宽（毫米）500500500500500500500500带速（米/秒）1.61.61.61.61.61.61.61.6大输送高（米）1.631.591.774.524.521.616.326.32输送能力米3/小时160160160125125160125125吨/小时145145145112112145112112倾斜角度（度）13°59′9°16′6.5°10°～22°10°～22°3.81°10°～22°<span sty

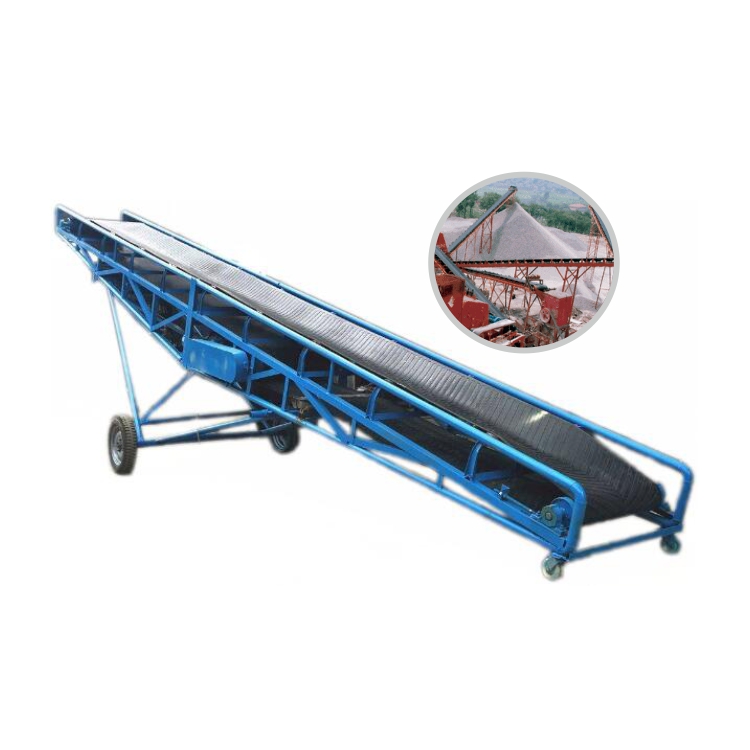

可移动皮带输送机简介/Introduction to the    可移动皮带输送机是一种通用的输送设备，主要用于装卸地点经常变更动的场所，如：港口、码头、车站、煤场、仓库、建筑工地、沙石料场、农场等，用来短途运输及装卸散料或单件重量100公斤以下的成件物品。是一种工效高，使用安全可靠，机动性好的连续输送装卸设备。常用规格有5米、8米、10米、12米、15米、18米、20米等规格。一般10米以下机型没有升降机构为固定倾角，10米及以上产品分为分为有升降机构。可移动皮带输送机选用说明/Choose that    可移动皮带输送机是对移动式输送机的统称，根据使用场合不同分为粮食输送用、矿山输送用不同国家标准，一般粮食输送用多采用8米、10米两种规格采用钢管结构，手动升降机构。矿山输送用多采用10米、15米、30米等规格，其中15米以下多采用槽钢骨架结构，15米以上一般采用槽钢骨架加三角花架结构，升降机构采用电动升降机构。 一般常见的为粮机标准的可移动皮带输送机。 1.移动式皮带输送机根据使用需求不同分为可升降型及不可升降型。 2.移动式皮带输送机根据使用场合不同分为粮机标准和矿山机械标准，其中粮机标准也称为轻型标准，主要用于物料比重小于1.5的散料和单包重小于25公斤的物料输送。矿山标准也被统称为矿用标准、重型标准，主要用于煤炭、小矿石及单包重大于50公斤的物料的输送。皮带输送机技术参数/Technical parameters  型号 5051  5071  50101  50102 50102A 501515015250152A 长度（米） 5 7 10 10 10 15 15 15 宽度（毫米） 500 带速（米/秒） 1.6 大输送高度（米） 1.63 1.59 1.77 4.52 4.52 1.61 6.32 6.32 输送能力（m³/小时）              （T/小时） 160 160 160 125 125 160 125 125 145 145 145 112 112 145 112 112 倾斜角度（°） 13 9 6.5 10-22 10-22 3.81 10-22 10-22 功率（KW） 2.2 2.2 2.2 3.0 1.1 2.2 4.0 1.1 重量（T） 518 604 892 1126 1071 1225 1491 1491可移动皮带输送机  皮带输送机  带式输送机  食品皮带输送机

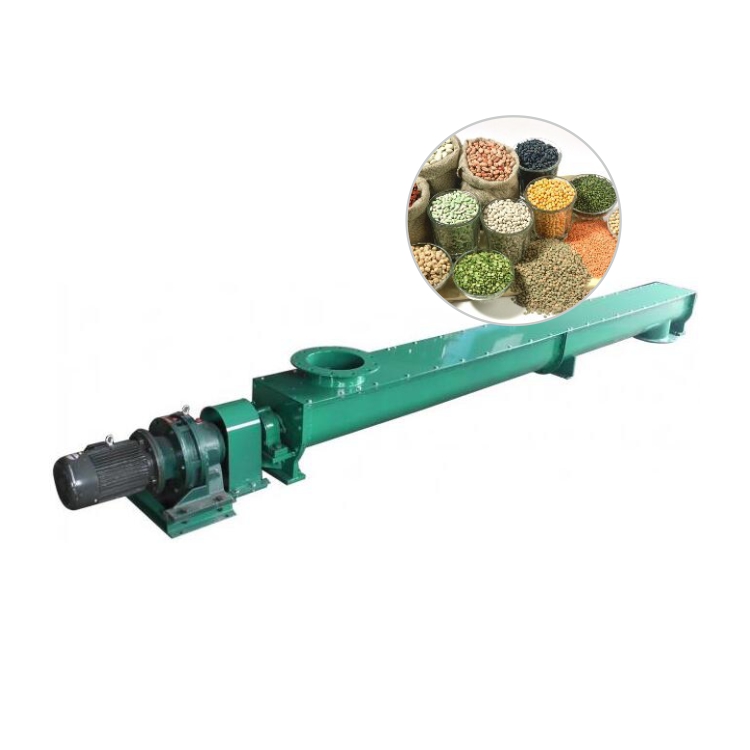

 螺旋输送机产品描述螺旋输送机其主要结构均由驱动轮、张紧轮和挠性牵引构件组成，因此，通常称它们为具有挠性牵引构件的输送设备。螺旋输送机则不同，它是以一刚性的螺旋体作为主要构件而实现物料输送的，通常称它为具有刚性“牵引”构件的输送设备螺旋输送机特点结构简单、外形尺寸小、造价低、密封性好、可实现多点进卸料、对物料有搅拌混合作用，但其输送距离小，叶片和机壳易磨损，能耗较高，对物料破碎作用较强。根据其结构特点和性能，螺旋输送机通常用于粮油、饲料加工厂生产工艺过程中物料的输送。但应注意，它不宜输送大块的、含纤维性杂质较多的、磨损性很强、易破碎或易粘结的物料，以免造成堵塞和物料的破碎。按安装形式螺旋输送机可分为固定式和移动式，按输送方向或工作转速可分为水平慢速和垂直快速两种，工程实际中较常用的为固定式、水平慢速螺旋输送机。螺旋输送机工作原理螺旋叶片为螺旋形空间曲面，它是由一直线绕轴同时作旋转运动和直线运动形成的。所以螺旋输送机输送物料时就是利用固定的螺旋体旋转运动伴随的直线运动推动物料向前输送。物料呈螺旋线状向前运动，也就是在向前输送的同时伴随着圆周方向的翻滚运动。螺旋输送机应用范围:  螺旋输送机是工农业各部门机械化运输工作的主要机组，可使运输工作减轻劳动强度，提高工作效率，应用范围很广。适用于各行业，如建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥、粮食等，物料温度小于200℃。螺旋机不适于输送易变质的、粘性大的、易结块的物料。螺旋输送机的规格、技术参数：注：n—转速r/min         Q－输送量m3/h规格型号10016020025031540050063080010001250螺旋直径10016020025031540050063080010001250螺 距100160200250315355400450500560630 n1401121009080716350403225Q2.271322316298140200280380 n11290807163565040322520Q1.7610182449

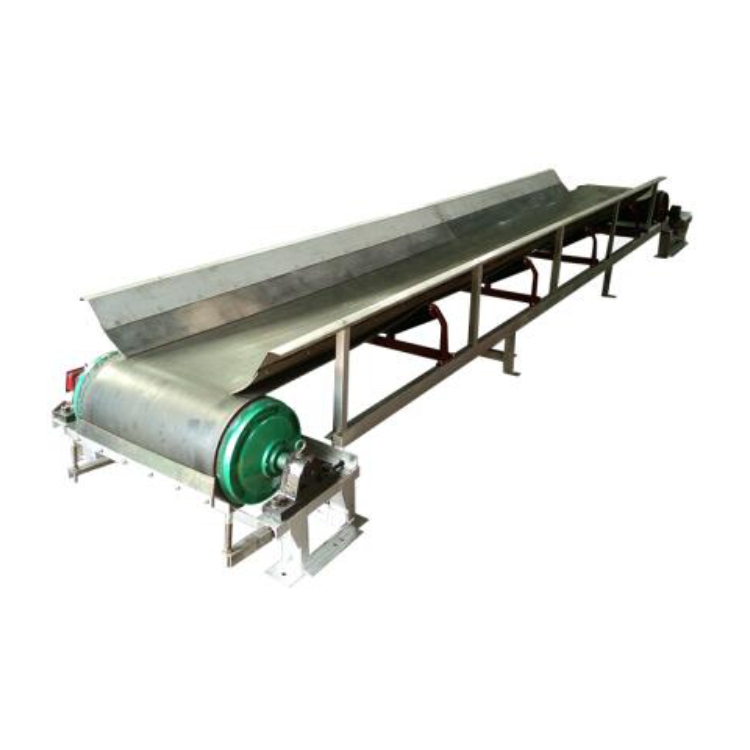

固定带式输送机简介：    带式输送机是一种输送量大、运行费用低、使用范围广的输送设备，按其支架结构有固定式和移动式两种；按输送材料有胶带、塑料带和钢带之分。输送机的工作环境温度一般在－10℃－ 40℃之间，要求物料温度不超过70℃；耐热橡胶带可输送120℃以下的高温物料。物料温度更高时不宜采用胶带输送机。当输送具有酸性碱性油类物质和有机溶剂等成分的物料时，需采用耐油、耐酸碱的橡胶带或塑料带。带式输送机的带宽有六种：500、650、800、1000、1200和1400mm。用户可根据带式输送机的输送高度，物料的种类、容量、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。固定输送机技术性能参数　TD75型通用固定带式输送机输送能力表固定带式输送机功率选型表（供参考）（KW)       注：以上功率估算的工作条件为正常湿度，水平带速1m/s，物料容量1t/m3，动堆积角30°，一个空段清扫器，一个弹簧清扫器和一个导料槽并考虑加速阻力因素。每个犁式卸料器需功率约为B500：0.3kw；B650：0.35kw；B800：0.45kw。固定式输送机外型尺寸表　

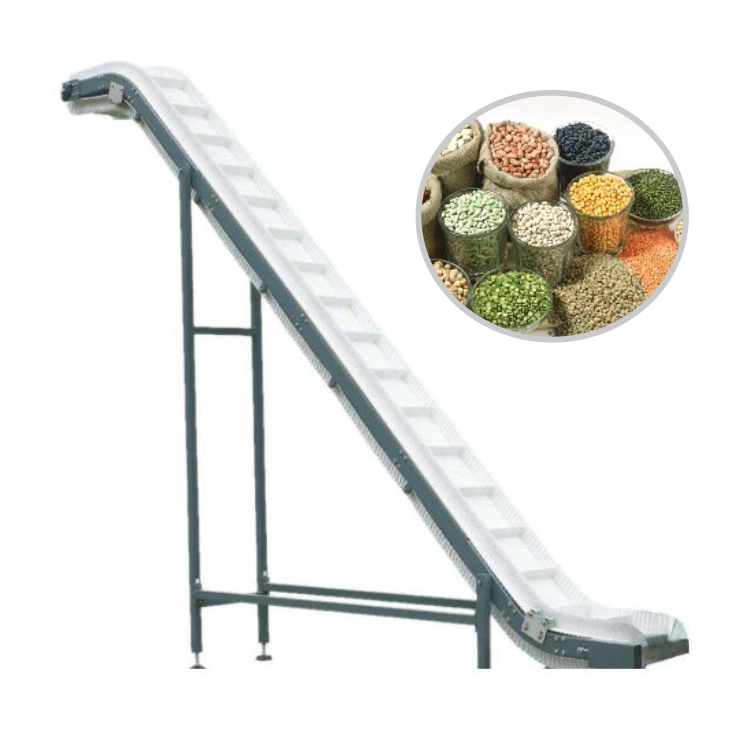

 爬坡皮带输送机是皮带机的一种，通过爬坡皮带输送机可以将产品从初或低矮的地点，运送到想要的高度平台。皮带机运用输送带的连续或间歇运动来输送各种轻重不同的物品，既可输送各种散料，也可输送各种纸箱、包装袋等单件重量不大的件货，用途广泛。它可以与企业生产流程中的工艺流程相互配合，提高企业的生产规模与效率，也会减少企业的人工开支。设备技术参数：1、皮带线架材质：碳钢、不锈钢、铝型材。2、线体支架有：不锈钢、铝型材、碳钢烤漆喷塑等。3、皮带常用宽度为：20-2000mm，也可根据客户要求来量身定做。4、输送速度一般为：0.1-10M/min；我们可根据用户需要采用调速或定速。应用范围：爬坡皮带输送机主要用于电子配件、家电、通讯、计算机、线路板、仪表、家具、服装、汽车、轮胎、食品、饮料的生产、组装、检测、包装、矿场等。设备特点：1、输送量大；结构简单，平稳，噪音低；2、维修方便，各部件标准化；3、根据输送工艺要求，可以单台输送，也可多台组成；4、可以与其它输送设备组成水平或倾斜的输送系统，以满足不同布置型式的作业线需要。5、皮带流水线的输送带有橡胶、帆布、PVC、PU等多种材质，除用于普通物料的输送外，还可满足耐油、耐磨、耐腐蚀、防静电等有特殊要求的物料的输送。6、皮带输送机采用专用的食品及输送带，可满足食品、制药、日化、物流等行业的要求。7、输送平稳，产品与输送带间没有相对运动，能够避免对输送物的损坏。8、与其它输送机相比噪音相对较小，适合于工作环境比较安静的场合。结构简单，便于维护。能耗较小，使用成本低。 爬坡皮带输送机运用输送带的连续或间歇运动输送500kg以下的物品或粉状、颗装物品。爬坡式皮带输送机运用于有高低差的输送情况下，可完成连续输送，能平滑的与滚筒输送机或链板输送机接驳。一般根据物料搬运系统的要求、物料装卸地点的各种条件、有关的生产工艺过程和物料的特性等来确定各主要参数。1.输送能力：输送机的输送能力是指单位时间内输送的物料量。在输送散装物料时，以每小时输送物料的质量或体积计算；在输送成件物品时，以每小时输送的件数计算。2.输送速度：提高输送速度可以提高输送能力。在以输送带作牵引件且输送长度较大时，输送速度日趋增大。但高速运转的带式输送机需注意振动、噪声和启动、制动等问题。对于以链条作为牵引件的输送机，输送速度不宜过大，以防止增大动力载荷。同时进行工艺操作的输送机，输送速度应按生产工艺要求确定。3.构件尺寸：输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。这些构件尺寸都直接影响输送机的输送能力。4.输送长度和倾角：输送线路长度和倾角大小直接影响输送机的总阻力和所需要的功率。

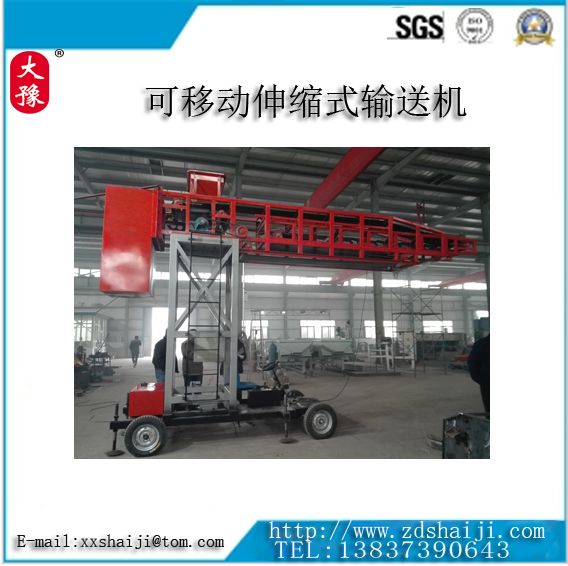

移动式伸缩装车输送机 移动伸缩式装车机 卸货机移动式伸缩装车输送机输送设备特点：无需装卸月台， 可以根据货车的位置随意调整装车位置，灵活轻松移动。不使用时可以推至角落放置，不站工作场地，适用于货车、火车、轮船码头、航空物流等场地，也适用于工厂楼层间的物流输送。头部伸缩部分和尾部的升降角度比较大。电机Model CZCY50 传输宽度Transmission Bandwidth(mm) 500容量Capacity(t/h) 50大长度Maximum Length(m) 7.5小长度Minimum Length(m) 4.5速度Speed (m/s) 2.5高度Height (m) 4.0 功率Power(kw) 8.8

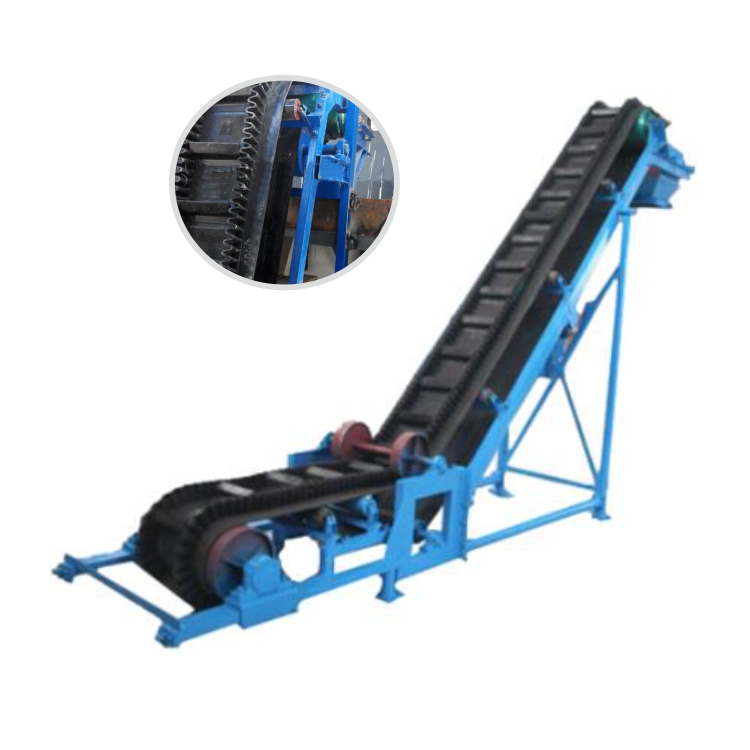

DJ型大倾角皮带输送机产品概述:        DJ型大倾角皮带输送机其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。挡边带式输送机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～ 40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。DJ型大倾角输送机主要用途:       1.挡边带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。       2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃-- 40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。       3.对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。       4.挡边带式输送机输送倾角0°-90°范围内。DJ型大倾角皮带输送机布置形式：        为获得较好的受料和卸料条件，本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段，并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接，下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。        1、上水平段：为了适应不同的卸料高度的要求，头架分为低头架(头架高度H0=1000mm)，中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm)，中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm)， 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。         2、倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时，推荐采用Ⅱ型低式中间架支腿。         3、下水平段：下水平段采用低式中间架支腿。DJ型大倾角皮带输送机主要特点：       1、节省占地面积，节省投资。       2、输送量大，通用性强。       3、输送机倾角：0°-90°       4、维修方便,托辊等部件同普通带式输送机。       5、应用范围广：冶金、矿山、码头、环保、粮食、化工、建材等等。DJ型大倾角皮带输送机外型图：DJ大倾角皮带机部件的名称及用途：       1、波状挡边输送带：　　在输送机中起曳引和承载作用。波状挡边、横隔板和基带形成了输送物料的"闸"形容器，从而实现大倾角输送。       2、驱动装置：是输送机中的动力部分。系由Y系列电动机，ZJ型轴装式减速器，楔块式逆止器组成。       3、传动滚筒：是动力传递的主要部件，输送带借其与传动滚筒之间的摩擦力而运行。本系列传动滚筒有胶面和光面之分，胶面滚筒是为了增加滚筒和输送带之间的附着力。       4、改向滚筒：　　用于改变输送带的运行方向。改向滚筒用于输送带下表面(非承载面)。       5、压带轮：　　用于改变输送带的运行方向,压带轮用于输送带上表面(承载面)。       6、托辊：　　托辊用于支承输送带和带上的物料、使其稳定运行。本系列有上平行托辊、下平型托辊两种型式。       7、托带辊：托带辊用于在凸弧段机架上支承输送带下分支，其支承于挡边输送带两侧的空边上。若干组托带辊形成一个圆弧段用于使输送带改向。托带辊采用悬臂支承。       8、立辊：　　立辊用于***输送带跑偏,并安装在上、下过度段机架上。每个过滤段机架上设有4个,上、下分各两个。       9、拍打轮清料装置：用于拍打输送带背面，震落粘在输送带上的物料。       10、拉紧装置：它的作用有：　1.使输送带具有足够的张力，保证输送带和传动滚筒间不打滑。　　　　　　　2.***输送带在各支承间的垂度，使输送机正常运转。本系列采用螺旋拉紧装置。       11、机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等:在输送机中分别起支承、防尘和导料作用。本系列中间架支腿有低式、中式和高式三种。下水平段和倾斜只配用低式中间架支腿，而上下水平段根据不同的头架(低式、中式和高式头架)分别配用不同的中间架支腿(低式、中式和高式中间架支腿)。

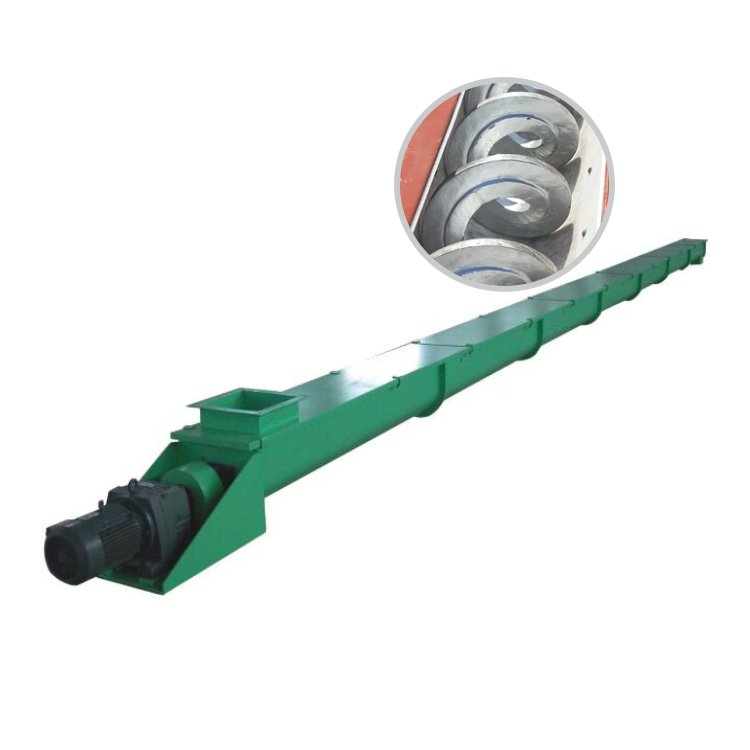

螺旋输送机概述 1、特点及应用：LS型螺旋输送机是按照JB/T7679－95《螺旋输送机》标准设计制造，是GX型螺旋输送机的换代产品。头部及尾部轴承移至壳体外，吊轴承采用滑动轴承、设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接，拆卸螺旋时，不用移动驱动装置，拆卸吊轴承时不用移动螺旋轴，不拆卸盖板可以润滑吊轴承，整机可靠性高，寿命长，适应性强，安装维修方便。　　螺旋输送机广泛应用于各行业，如建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉尘、粒状和小块状物料，如煤、灰、渣、水泥、粮食等，物料温度小于200℃。输送机不适于输送易变质的、粘性大的、易结块的物料。2、规格：LS、GX型螺旋输送机规格及技术参数见下表，长度从3.5米到80米，标准间隔0.5米一档，驱动装置分两种，CI制法－－螺旋机长度小于35米时单端驱动，C2制法－－螺旋机长度大于35米时双端驱动。技术参数　LS型、GX型螺旋输送机主要技术参数注：表中功率为水平布置，水泥λ＝1.9，容重1.13t/m3(或散煤λ=3.4，容量0.61t/m3）
