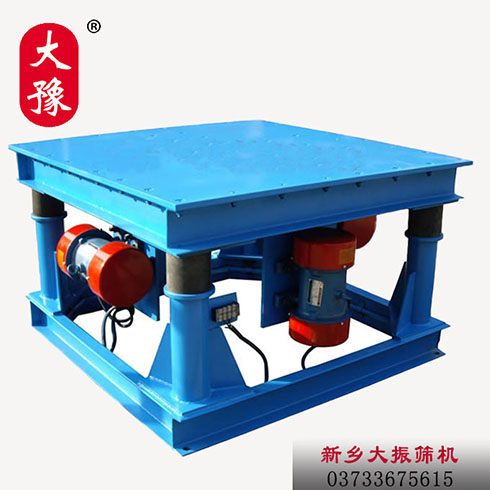

振动平台的振动机构主要由多个振动电机和传动板组成。 振动平台中振动电机的数量通常是均匀的，例如4,6,8,10等。振动电机的类型决定了振动平台的主要技术参数。 在生产过程中，振动平台用于将粒状和粉状材料从批量改变为块状和堆积状。 在振动台的使用过程中，振动台上的材料可以通过调节振动电机的激振力来实现。产品用途：　   振动平台广泛地使用在冶金、模具/食品、化工、建材等行业。   振动平台于生产流程中用于把颗粒、粉状物料从散装到块状、型状等形式的转变。二、产品特点：　   振动平台在使用过程中，可以通过调节振动电机激振力大小、来使平台上物料实现理想的形式。　振动电机为激振源，噪声低、耗电小、维护简单。　ZDP系列振动平台结构简单。运行可靠、重量轻、体积小、安装简便。　振动平台分为上下振动 螺旋振动和三维振动三种振动方式。三、振动平台在使用过程中，可以通过调节振动电机激振力大小，来使平台上物料实现理想的形式  ◆振动电机为激振源，噪声低、耗电少、维护简单。  ◆结构简单、运行可靠、重量轻、体积小、安装简便。  ◆大功率、大台面；大功率7.5kw，激振力80KN，可承载砂箱重量8T。  ◆台面高度可调，适合用于流水线上使用。  ◆三维震动，适用于复杂型腔铸件。  ◆无级变速，造型过程中，在不伤害模型的前提下，可获得佳紧实效果。  ◆自锁紧功能，可保证在生产线准确定位。型号面积（m2）功率（Kw）振幅（mm）重量（Kg）ZDP-500*5000.252*0.252-5300ZDP-1000*100012*0.42-5600ZDP-1200*12001.442*32-51600ZDP-1500*15002.252*32-52600ZDP-3000*300096*1.52-53200外形尺寸表：型号ABHZDP-10001000900650ZDP-150015001400700ZDP-200020001880800ZDP-300030002880900

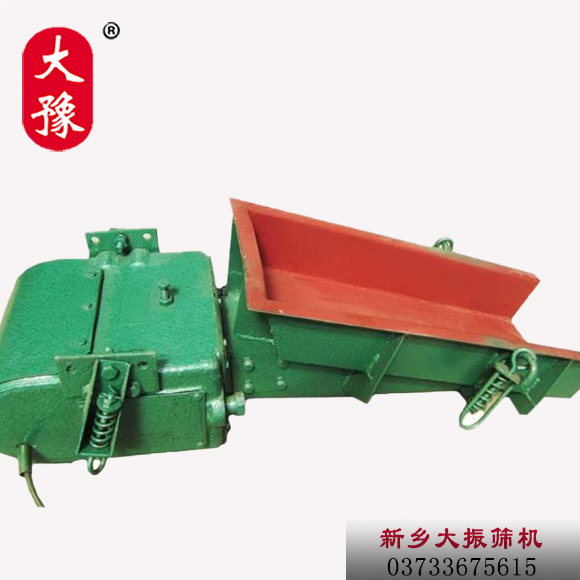

GZ型电磁振动给料机可以将块状、颗粒状及粉状物料，从贮料仓库或漏斗中均匀连续或定量的给到受料装置中，可无级调节给料量，并实现生产流程的集中控制和自动控制。其体积小、重量轻、安装方便、无转动部件、不需润滑、维修方便、工作频率高、消耗电能少。广泛应用于矿山、冶金、煤炭、轻工、电力、机械、食品等行业。矿粉GZ型电磁振动给料机构造及特点：（1）构造：电磁振动给料机一般由给料槽体、激振器、传动装置等组成。给料槽体用于输送物料，激振器主要作用是利用电磁特性产生振动，传动装置连接各个主体结构。（2）特点：@ 电磁振动给料机结构相对其它系列给料机比较简单，安装以及后期维修比较方便。@ 可以很好的达到控制给料量的目的。@电磁振动给料机运用了机械共振原理从而可以在能耗较少的状态下工作，达到了为企业节省开支的目的。@ 物料在振动过程中和给料槽的接触较少所以大大延长了给料槽的使用寿命。该系列电磁振动给料机具有体积小、噪音低、重量轻、工作频率高、耗电少、可用于自动控制的流程中实现生产流程自动化。 无级调节给料量，可在额定电压、振幅条件下频繁启动和连续运转，安装维修方便。 电磁振动给料机在使用过程中，可以调节激振力来改变和控制流量，因而调节方便，流量稳定，噪音低，耗电小，无冲料现象，同时本机具有重量轻，体积小，保养方便等特点，如采用封闭式结构，可防止粉尘外溢及环境污染。GZ型电磁振动给料机选型表：类型型号生产率(t/h)给料粒度mm双振幅mm电压(V)电流(A)功率(Kw)配套控制箱水平-10度工作电流表示电流基本型GZ157501.752201.3410.06XKZ-5G2GZ21014503.02.30.15GZ32535754.583.80.2GZ450701008.470.45XKZ-20G2GZ510014015012.710.60.65GZ61502102001.538016.413.31.2XKZ-20G3GZ725035025024.6203GZ840056030039.4324GZ960084035047.638.65.5XKZ-200G3GZ10750105050039.4*232*24*2XKZS-200G3GZ111000140050047.6*238.6*25.5*2上振型GZ3S2535751.752204.583.80.2XKZ-5G2GZ4S50701008.470.45XKZ-20G2GZ5S10014015012.710.60.65GZ6S1502102001.538016.413.31.5XKZ-20G3GZ7S25035025024.6203XKZ-100G3GZ8S40056030039.4324封闭型GZ1F45.6401.752201.3410.06XKZ-5G2GZ2F811.24032.30.15GZ3F2028604.583.80.2GZ4F4056608.470.45XKZ-20G2GZ5F801128012.710.60.65GZ6F120168801.538016.413.31.5XKZ-20G3

 电磁振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中，是实行流水作业自动化的必备设备。把块状、颗粒状及粉状物料，从贮料仓库或漏斗中均匀连续或定量的给到受料装置中，可无级调节给料量，并实现生产流程的集中控制和自动控制。  电磁给料机是通用设备，根据不同行业，执行标准不同，例如：食品级、医药级，可量身定制。 电磁振动给料机产品特点：1、体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。2、由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。3、由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。4、可以实现生产流程的集中控制和自动控制。5、给料槽磨损较小。6、采用合金钢板制成的料槽，可适用输送高温、磨损严重及有腐蚀性的物料等。7、不适用于具有防爆要求的场合。电磁振动给料机生产率的调节方法生产率调节通常采用如下两种方法：（1）调节给料机的振幅，在额定振幅范围内，通过旋转控制箱电位器旋钮或输入自动控制信号可以直接调节振幅，从而可以无级地调节给料机的生产率。（2）调节料仓闸门的开度，改变料层厚度，也可以达到调节给料机生产率的目的。电磁振动给料机的运行维护电磁振动给料机的运行过程中必须经常检查经料槽振幅及电流的额定情况，如遇板弹簧顶紧螺栓松动或板弹簧断裂，铁芯和衔铁之间气隙发生变化或撞击，必须立即处理。给料机在使用***周内必须每天每班检查并拧紧所有顶紧螺栓，固定螺钉和螺帽。一周后可隔一天检查并拧紧一次，直至设备运转为止。电磁振动给料机工作原理:   电磁振动给料机的给料过程是利用电磁振动器驱动给料槽沿倾斜方向周期往复运动来实现的，当给料机振动的加速度垂直分量大于重力加速度时，槽中的物料将被抛起，并按照抛物线的轨迹向前进行跳跃运动，抛起和下落在1/5秒内完成，料槽每振动一次槽中的物料被抛起向前跳跃一次，这样槽体以每分钟3000次的频率振动，物料相应地被抛起向前跳跃，使物料均匀连续向前移动，实现给料。电磁振动给料机技术参数：类型型号生产率(t/h)给料粒度mm双振幅mm电压(V)电流(A)功率(Kw)配套控制箱重量（KG）水平-10度工作电流表示电流基本型GZ157501.752201.3410.06XKZ-5G273GZ21014503.02.30.15146GZ32535754.583.80.2217GZ450701008.470.45XKZ-20G2412GZ510014015012.710.60.65656GZ61502102001.538016.413.31.2XKZ-20G31252GZ725035025024.62031920GZ840056030039.43243040GZ960084035047.638.65.5XKZ-200G33750GZ10750105050039.4*232*24*2XKZS-200G36491GZ111000140050047.6*238.6*25.5*27680上振型GZ3S2535751.752204.583.80.2XKZ-5G2242GZ4S50701008.470.45XKZ-20G2457GZ5S10014015012.710.60.65666GZ6S1502102001.538016.413.31.5XKZ-20G31246GZ7S25035025024.603XKZ-100G31960GZ8S40056030039.43243306封闭型GZ1F45.6401.752201.3410.06XKZ-5G277GZ2F811.24032.30.15154GZ3F2028604.583.80.2246GZ4F4056608.470.45XKZ-20G2464GZ5F801128012.710.60.65668GZ6F120168801.538016.413.31.5XKZ-20G31278电磁振动给料机运行中的故障及处理方法序号故障征象故障原因处理方法1接通电源后机器不振动（1）保险丝断了（2）线圈导线短路或引出线接费断了更换保险丝用摇表或欧姆表检查电阻处理短路或接好引出线2振动微弱，调整电位器振幅反映小不起作用或电流偏高（1）可控硅被击穿（2）气隙堵塞、板簧间隙堵塞更换可控硅清除堵塞物3机器噪音大，调整电位器振幅反映不规则，有猛烈的撞击声（2）板弹簧发生断裂>（2）振动器与槽体连接螺栓断裂或松动（3）铁芯和衔铁发生撞击更换新板弹簧更换或拧紧螺栓调整气隙到标硅2毫米4机器间歇地工作或电流上下波动线圈损坏检查线圈层或匝间有无短路现象和引出线接头是否虚联，然后修理或更换线圈5空载试车正常，负载后振幅降低较多料仓排料口设计不当，使料槽承受料柱压力太大重新设计或改进料仓口设计减少料柱压力6其余正常，只有电流偏高可能气隙太大调整气隙到标硅值2毫米电磁振动给料机是一个较为完整的双质点定向***振动的弹性系统，整个系统工作在低临界共振状态，主要利用电磁激振器驱动槽体以一定的倾角做往复振动，使物料沿槽移动。物料置于由主振弹簧支撑的供料槽体上，衔铁与槽体的主振弹簧连成一体，线圈缠绕在铁芯上。由于线圈中流过的是经过半波整流后的单向脉动电流，因此，电磁铁就产生了相应的脉冲电磁力。在交流电的正半周，脉动电流流过线圈，在铁芯和衔铁之间产生一脉动电磁吸力，使槽体向后运动，激振器的主弹簧发生变形，储存势能;在负半周期内，线圈中无电流通过，电磁力消失，衔铁在弹簧力的作用下与电磁铁分开，使料槽向前运动，这样料槽就以交流电源的频率，连续地进行往复振动。

石英砂电磁振动给料机广泛应用于矿山、冶金、建材、轻工、化工、电力、机械、粮食等各行业中，用于把块状颗粒状及粉状物料从料仓或漏斗中均匀连续或定量地给到受料装置中，以及用于自动配料，定量包装等，并可应用于自动控制的流程中，实现生产流程的自动化。石英砂电磁振动给料机工作原理一、GZ电磁振动给料机的振动主要利用电流的半波整流原理来实现的；工作时，线圈由单相交流电源经可控硅整流后供电，二、当可控硅在交流电的正半周被触发导通时，电流通过线圈，铁蕊和衔铁之间便产生脉冲电磁力互相吸引，衔铁带动叉体和料槽即向后运动,三、振头内的弹簧板发生形变储存势能；在负半周线圈中无电流通过时，电磁吸力消失，弹簧板释放能量，使衔铁和铁芯朝反方向离开槽体向前运动，四、于是电磁振动给料机以交流电源的频率作3000次/分钟的往复振动；五、由于槽体的底平面与激振力作用线有一定的夹角，槽体中的物料沿抛物线轨迹连续不断地向前进行跳跃运动，六、***终使物料均匀连续向前移动，完成给料过程；同时，通过控制箱调节整流电压的高低，可调节振动给料机的振幅大小，进而控制其给料量，以达到自动定量送料的目的石英砂电磁给料机参数型号处理能力（t/h）***大进料粒度（mm）有功功率（kW）重量（kg）水平-10°GZ157500.0673GZ21014500.15146GZ32535750.2217GZ450701000.45412GZ51001401500.65656GZ61502102001.51252GZ725035025031920GZ840056030043040GZ96008403505.53750

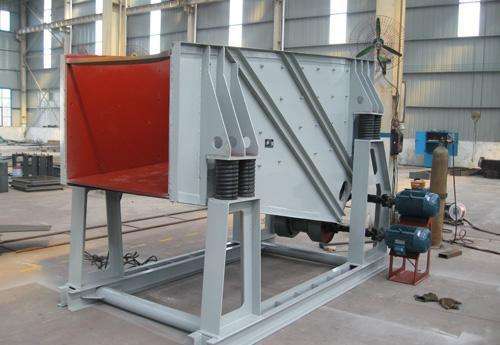

DZF系列振动放矿机制造简单，安装工程量小，成本较低；由于振动大减少了悬拱、卡矿现象；能有效地防止含水量大的矿石跑矿；应用范围广，适应性强。是一种以振动电机为激振源的颠振型惯性振动放矿设备，广泛适用于冶金、化工、建材、煤炭等矿业。是矿石及其它物料的放出，给料或装车的理想设备。DZF系列振动放矿机 型号说明    振动放矿机特点：　　1、节省能源、放矿效率高、放矿均匀且易控制；　　2、设备制造简单，安装工程量小，成本较低；　　3、由于振动大减少了悬拱、卡矿现象；　　4、能有效地防止含水量大的矿石跑矿；　　5、应用范围广，适应性强。　　振动放矿机对环境条件要求如下：　　1、环境温度不大于＋40℃　　2、空气相对温度不大于90%　　3、可用于多尘和台极上载矿量有较大波动的场合。型号 入料粒度矿槽倾角处理量配用功率振频双振幅备注 mmo t/h电机 kWHzmmDZF-10000-300181000Y132M2-62x5.516.66-8.不带二次减振 DZF-15000-300201500Y160M-62x7.516.66-8.DZF-20000-300202000Y160L-62x1116.66-8.DZF-25000-500202500Y180L-62x1516.66-8.DZF-30000-500203000Y225S-82x18.512.56-8.带二次减振 DZF-35000-500203500Y225M-82x2212.58-18.DZF-40000-800204000Y225M-82x2212.58-18.DZF-50000-1000235000Y280S-82x3712.5DZF系列外型尺寸表：型号LL1L2L3BB1B2B3B4HH1H2MM1NN1DZF-10003100597180039295017801600174012001420450920250650450600DZF15003100597180039315020801900189015001437460930250750500600DZF-20003950624235042386024102230235018001580480950250750500650DZF-250043506802630374310283024802450200027756321207220900880880DZF-3000467368026303745603050

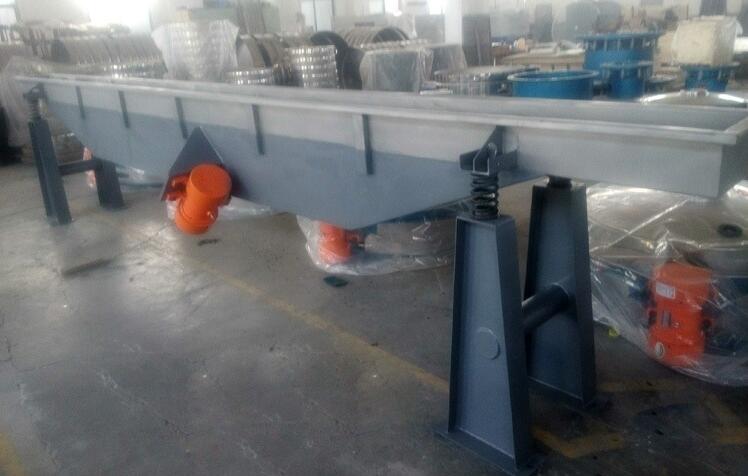

长距离振动给料机（振动输送机）是把粉状、颗粒状、块状物料通过抛物运动，均匀连续或定量的输送出去。广泛地用于冶金、化工、建材、食品、环保等行业。分弹性连杆式、电磁式和惯性式三种。 ①弹性连杆式。由偏心轴、连杆、连杆端部弹簧和料槽等组成。偏心轴旋转使连杆端部作往复运动，激起料槽作定向振动。促使槽内物料不断地向前移动。一般采用低频率、大振幅或中等频率与中等振幅。②电磁式。由铁芯、线圈、衔铁和料槽等组成。整流后的电流通过线圈时，产生周期变化的电磁吸力，激起料槽产生振动。一般采用高频率、小振幅。③惯性式。由偏心块、主轴、料槽等组成，偏心块旋转时产生的离心惯性力激起料槽振动。一般采用中等频率和振幅。优点：1.可无级调节输送量，惯性振动给料机加配电机调速器后不需调整偏心块就可无级调节输送量；2.由于抛物运动，使料槽磨损小，耐用，并能输送易碎物品； 3.无传动部件，不须润滑，安装维方便，运行成本低；4.结构紧凑、重量轻、能耗低主要技术参数:型号料槽尺寸电机功率（KW）振幅（mm）大输送量（m3/h）长宽高SZF-2504000-50002501402×0.753-56SZF -3005000-60003001602×1.15-77.5SZF -4006000-70004001802×2.28-1113SZF-5007000-80005002002×3.011-1520

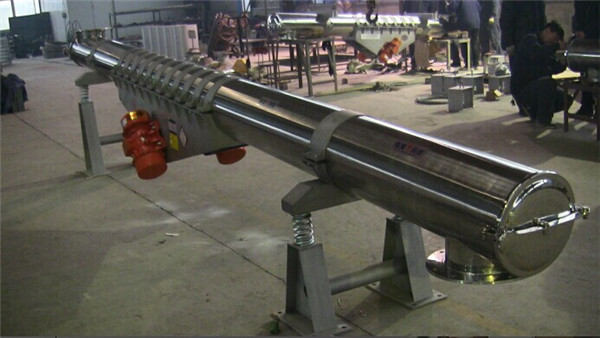

GS型振动给料机是一种直线振动惯性输送设备，其基本结构与组成主要由动力装置两台相同型号和规格的振动电机或激振器、振动体—给料槽、隔振装置组隔振弹簧、承载基础钢结构支架或其它预制平台及相关配套附件等组成。振动输送机工作原理    GS型振动给料机的基本工作原理为，设备起动后，呈对称布置的两台相同型号和规格的振动电机或激振器作同步反向运转，其产生的激振力通过传振体—电机或激振器底座传递到整个振动体—给料槽上，使料槽作周期性振动，从而使料槽内的物料随之一同向排料端作定向跳跃式运动，终完成物料的输送作业。管式振动给料机技术参数      项目    型号规格输送管直径（mm)电机功率（kW）倾斜角度(°)料口直径(r/min)输送距离(mm)GS273-2000Φ2730.250～5Φ2732000GS273-2500Φ2730.250～5Φ2732500GS273-3000Φ2730.370～5Φ2733000GS356-3000φ3560.370～5φ3563000GS356-3500φ3560.370～5φ3563500GS356-4000φ3560.550～5φ3564000GS356-4500φ3560.550～5φ3564500GS356-5000φ3560.750～5φ3565000GS356-5500φ3560.750～5φ3565500

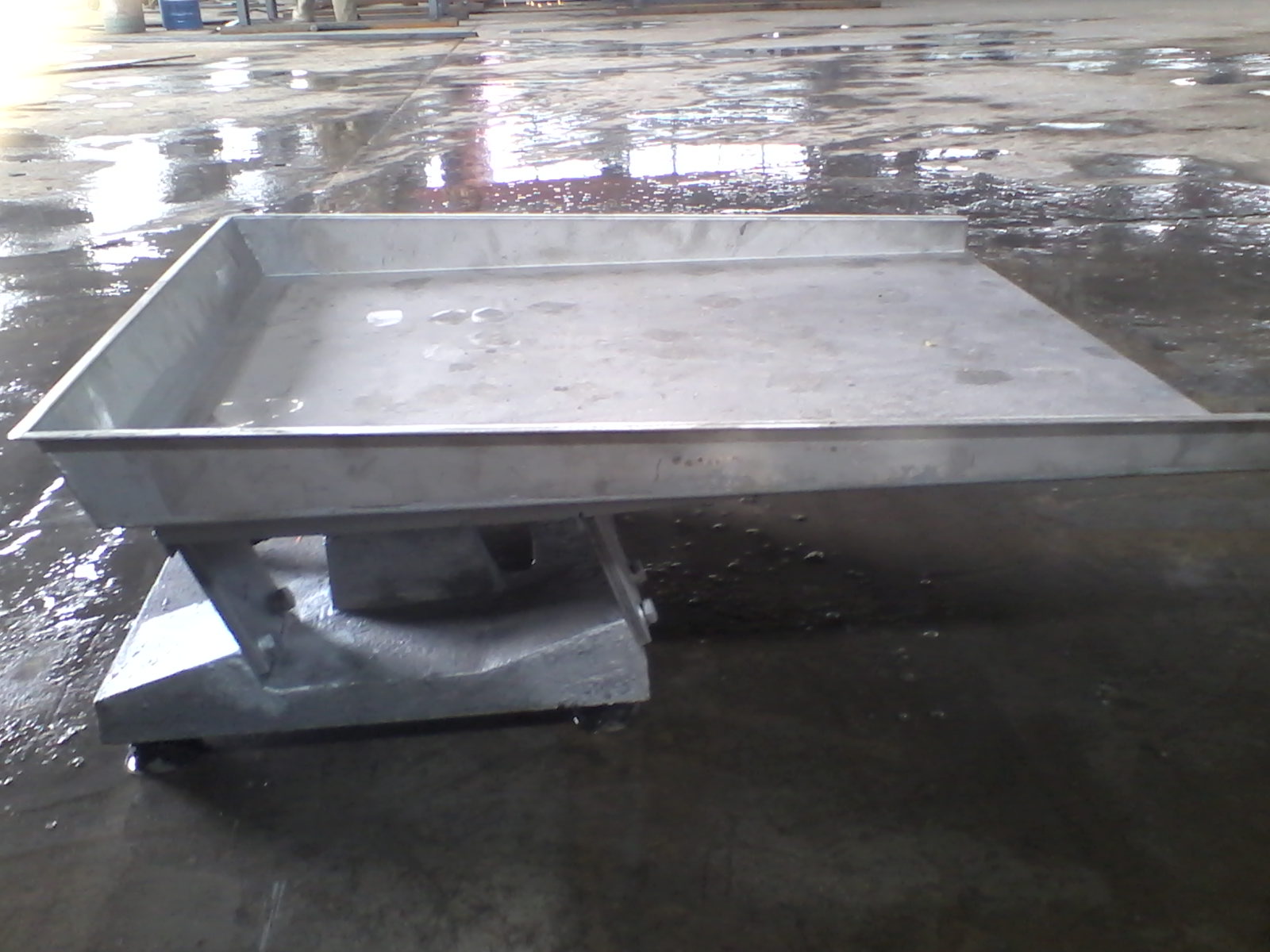

新乡市振动筛机厂有限公司生产的不锈钢电磁给料机适用于对粉状、料状或块物料需要送进的场合各机械的配套工作0373-3675615不锈钢电磁振动给料机可以广泛使用在化工、食品、耐火材料、洗涤用品等行业。一些小型或微型给料机则更为广泛地应用于磨料、耐火材料、轻工、化工、粮食、仪器用及商业等各个行业中，用于给料、配料以提高产品的质量和性能，或实现定量给料，同时可以减轻劳动强度，提高劳动效率保障设备安全。同时由于主要材质为不锈钢的特点，可以在给料过程中保障物料的卫生程度，减少物料给料过程的污染。电磁振动给料机系列参数类型型号生产率(t/h)给料粒度mm双振幅mm供电电压(V)电流(A)有效功率(Kw)配套控制箱信号用途水平-10度工作电流表示电流基本型GZ157501.752201.3410.06XKZ-5G2无特殊要求的物料给料GZ210145032.30.15GZ32535754.583.80.2GZ450701008.470.45XKZ-20G2GZ510014015012.710.60.65GZ61502102001.538016.413.31.2XKZ-20G3GZ725035025024.6203GZ840056030039.4324GZ960084035047.638.65.5XKZ-200G3GZ10750105050039.4*232*24*2XKZS-200G3GZ111000140050047.6*238.6*25.5*2上振型GZ3S2535751.752204.583.80.2XKZ-5G2配置空间有限的情况下安装使用，其他与基本型相同GZ4S50701008.470.45XKZ-20G2GZ5S10014015012.710.60.65GZ6S1502102001.538016.413.31.5XKZ-20G3GZ7S25035025024.6203XKZ-100G3GZ8S40056030039.4324封闭型GZ1F45.6401.752201.3410.06XKZ-5G2易碎颗粒、粉尘较大及挥发性物料给料GZ2F811.24032.30.15GZ3F2028604.583.80.2GZ4F4056608.470.45XKZ-20G2GZ5F801128012.710.60.65GZ6F120168801.538016.413.31.5XKZ-20G3类型型号生产率(t/h)给料粒度mm双振幅mm供电电压(V)电流(A)有效功率(Kw)配套控制箱信号用途水平-10度工作电流表示电流轻槽型GZ5Q1001402001.522012.710.60.65XKZ-20G2比重较小的轻物料给料GZ6Q15021025038016.413.31.5XKZ-20G3GZ7Q25035030024.6203XKZ-100G3GZ8Q40056035039.4324平槽型GZ5P50701001.522012.710.60.65XKZ-20G2薄料层均匀给料GZ6P7510538016.413.31.5XKZ-20G3GZ7P15817524.6203XKZ-100G3宽槽型GZ5K12001001.522012.7*210.6*20.65*2XKZ-20G2主要用于选煤，亦可用于向筛分设备  给料GZ5K2240GZ5K3270GZ5K4300圆管型GZ1G2501.752201.3410.06XKZ-5G2GZ2G45032.30.15XKZ-5G2GZ3G10604.583.80.2XKZ-5G2GZ4G20708.470.45XKZ-20G2GZ5G408012.710.60.65XKZ-20G2特大型GZ11-T1000物料为煤比重0.853001.538047.6*238.6*25.5*2SZK.00注：振动频率每分钟3000次，振动角20°，调谐值09，电源频率50HZ，功率因数cosφ=0.3。不锈钢电磁给料机特点<1>、不锈钢电磁振动给料机设计优良，安装简单，维护方便,工作费用低。<2>、该机型由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因此在工作的过程中消耗的电量较小，相比电机振动给料机节省电能达50%。<3>、控制方便，由于料流可以瞬间改变，因此在给料过程中可以保障较高的精度。<4>、磨损度较小。料槽中的物料在给料的过程中连续地被抛起，并按抛物线的轨迹向前进行踊跃运动，因此给料槽的磨损较小。不锈钢电磁振动给料机安装方法<1>、不锈钢电磁振动给料机安装方法相同都采用悬挂式安装,振动器的悬挂杠应垂直吊挂，可以减少给料机的横向摆动，给料槽的悬挂吊杆应向外张开布置.四个悬挂吊杆挂在具有足够刚度的结构上，对于大型给料机为了维修和更换料槽方便，应布置移动滑架悬挂杆。<2>、安装过程不需要采用拆卸安装，安装后的给料机周围应有一定的流动间隙，使给料机处于自由状态。<3>、安装后保证给料机横向保持水平,以免给料机工物料向一侧偏移。<4>、安装完的给料机在试运转前必须松开检修的联接叉定位螺栓,然后用螺母紧固。

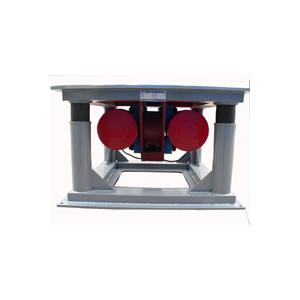

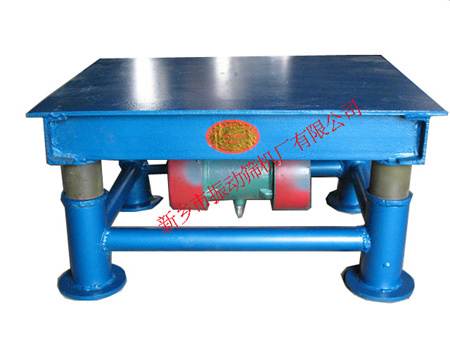

   振动平台又叫振实台，主要用于物料的震实，减少物料内的空气和缝隙．一般和料仓配套使用。一、产品用途：　   振动平台广泛地使用在冶金、模具/食品、化工、建材等行业。   振动平台于生产流程中用于把颗粒、粉状物料从散装到块状、型状等形式的转变。二、产品特点：　   振动平台在使用过程中，可以通过调节振动电机激振力大小、来使平台上物料实现理想的形式。　振动电机为激振源，噪声低、耗电小、维护简单。　ZDP系列振动平台结构简单。运行可靠、重量轻、体积小、安装简便。　振动平台分为上下振动 螺旋振动和三维振动三种振动方式。三、振动平台在使用过程中，可以通过调节振动电机激振力大小，来使平台上物料实现理想的形式  ◆振动电机为激振源，噪声低、耗电少、维护简单。  ◆结构简单、运行可靠、重量轻、体积小、安装简便。  ◆大功率、大台面；大功率7.5kw，激振力80KN，可承载砂箱重量8T。  ◆台面高度可调，适合用于流水线上使用。  ◆三维震动，适用于复杂型腔铸件。  ◆无级变速，造型过程中，在不伤害模型的前提下，可获得佳紧实效果。  ◆自锁紧功能，可保证在生产线准确定位。型   号面积（m2）功率（Kw）振幅（mm）重量（Kg）ZDP-500*5000.252*0.252-5300ZDP-1000*100012*0.42-5600ZDP-1200*12001.442*32-51600ZDP-1500*15002.252*32-52600ZDP-3000*300096*1.52-53200 外形尺寸表：型   号ABHZDP-10001000900650ZDP-150015001400700ZDP-200020001880800ZDP-300030002880900

圆形振动平台，螺栓万能卡盘，有效解决不同箱体形状的平面固定。采用空气弹簧连接，降低了噪音，提高了台面的水平性能振动平台台面尺寸可根据不同要求自定?振动平台在使用过程中，可以通过调节振动电机激振力大小、来使平台上物料实现理想的形式。 振动电机为激振源，噪声低、耗电小、维护简单。 YZDP系列振动平台结构简单。运行可靠、重量轻、体积小、安装简便。振动平台分为上下振动螺旋振动和三维振动三种振动方式。振动平台在使用过程中，可以通过调节振动电机激振力大小，来使平台上物料实现理想的形式。 圆形振动平台主要特点 1、振动电机为激振源，噪声低、耗电少、维护简单。 2、结构简单、运行可靠、重量轻、体积小、安装简便。 3、大功率、大台面；大功率7.5kw，激振力80KN，可承载砂箱重量8T。 4、台面高度可调，适合用于流水线上使用。 5、三维震动，适用于复杂型腔铸件。 振动平台在使用过程中，可以通过调节振动电机激振力大小，来使平台上物料实现理想的形式。
