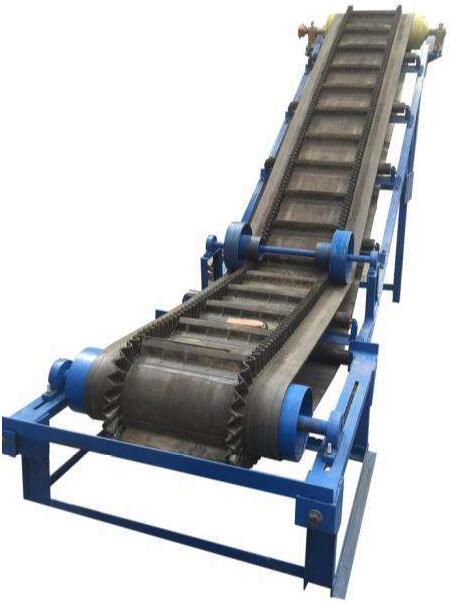

挡边带式输送机具有普通皮带输送机构造简单、运行稳定、方便维修等优点。挡边带式输送机是一种高效的输送设备，爬坡皮带输送机可以方便的和其他设备相互配套完成输送作业。挡边带式输送机主要特点1、倾角自由　2、大出率　3、不撒料　4、布置灵活挡边带式输送机主要用途1.挡边带式输送机是普通用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角皮带输送。2.该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。3.对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。4.挡边带式输送机输送倾角0°-90°范围内。挡边带式输送机采用“Z”形布置形式，主要有上水平段、下水平段和倾斜段组成，具体内容如下。1.上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。2.倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。3.下水平段:下水平段采用低式中间架支腿。带宽B（mm）300400500650800挡边高（mm）4060608080120120160120160200240部分输送倾角输送量Q/h30°15142034467110412012815719523545°111014263557839710212715719560°87101825405869729011214290°445101321313738486076外型尺寸头轮中心高H/h（MM）350-1001100-20001300-20001300-2000尾轮中心高H/h（MM）335330-490600600600-800中间段带面高H/h（MM）450500-700760-800800-850800-1115中间段地脚宽B/h（MM）48058087010201220带宽B（mm）100012001400挡边高（mm）120160200240160200240300160200240300400部分输送倾角输送量Q/h30°17221626732727533141946631939550056479445°13717521627122226734738425831841446568060°9612415319715819025317818422630233752490°5166831068510213614998121162180281外型尺寸头轮中心高H/h（MM）1400-20001600-2000尾轮中心高H/h（MM）600-800800-1000800-1200中间段带面高H/h（MM）800-12001050-15001050-1700中间段地脚宽B/h（MM）144016901890
