YBS摇摆筛是一种多用途新型筛分机，经典的惯性筛分，全新的设计理念和独特结构，使之成为***接近手工筛分的筛分机，成就了摇摆筛几近***的筛分效果，具有广阔的应用精华。从运行轨 迹来看，摇摆筛是一种非线性惯性振动筛。由于结构和工作原理的独特性，使得摇摆筛特别适用于对细小颗粒和微细粉物料的分级处理。摇摆筛既可用于干式筛分,也可用于湿式筛分。摇摆筛的筛面与筛框可用多种材料和不同工艺加工制作，并可方便地多层叠加使用。摇摆筛为全封闭结构，不存在物料粉尘外溢的现象，并可方便地加设干燥，冷却，除尘，清洗等辅助设施。YBS摇摆筛适用行业： 化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业等等。 YBS摇摆筛特点：   高达5倍的单位面积产出；精确到6级分离，筛分精度高达90%-95%；使用硅橡胶球、超声波等高效清网装置系统，筛孔不会堵塞。密闭除尘，操作安全；加速度比振动筛低4.5倍，筛分零件寿命提高而维护减少；噪声<75分贝。优化重理均衡，地基动态负荷低。1、设计精巧，结构独特，有利于提高设备使用寿命，降低运行及维修成本。2、采用低频率，小负荷工作，动力系统对设备及物料作用小。3、设备相对体积小，重量轻，安装简单，维修方便且动力消耗少，噪声污染小。4、相对处理量大，筛分效率高，摇摆筛筛分精度一般在95%以上。5、全封闭结构，而且密封效果好，基本不存在物料粉尘污染现象。6、出料口可在360°圆周内任意调定，便于工艺布置。7、筛网更换方便，可满足一般物料的干，湿式分级要求。8、筛面可方便地加设清网装置，可有效解决筛面堵塞问题。   YBS摇摆筛结构原理：1、基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调。2、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。3、因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。4、水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。5、此次过程在每筛层之间重复进行。

石英砂方形摇摆筛真实的模拟了人工筛分运动的有效原理，巧妙的把筛（平面圆周运动）、簸（向上抛物运动）结合起来，通过调整径向角和切向角，使物料在筛网上呈渐开螺旋运动轨迹，物料在较小的面积上走过相对长的路程，提高了筛分的精度。符合所有精细与超精细范围的粉末、微粒状物料，特别适合难以处理的物料。石英砂方形摇摆筛 基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调.每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到出口处，出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。此次过程在每筛层之间重复进行。 石英砂方形摇摆筛清网方式    1，弹跳球清洁：符合食品级的橡胶、硅胶球在筛网下的冲孔板上跳动，弹击金属网，减少网孔堵塞。此系统简单易用、维护方便，适用于大多数颗粒物料。    2，转筒刷清洁：转通刷由安装在基底盘上的减速齿驱动，在筛网下旋转刷网，清洁物料，适用于球形、结晶及脆性物料的筛分。    3，超声波清洁：高频率超声波被传输到筛网上，既清洁了筛网，又显著提高了生产能力。适用于大多精细的、大产量的、难筛分的物料。石英砂方形摇摆筛适用于化工、食品、医药、非金属矿、冶金、磨料、陶瓷、橡胶、塑料、建筑材料、颜料、造纸、石化、军工、环保、尿素、酿造等各行业的干物料尺寸分级、浆液过滤等有的应用。高达5倍的单位面积产出；精确到6级分离，筛分效率达90%-99%；使用硅橡胶球、超声波等高效清网装置系统，筛孔不会堵塞。密闭除尘，操作安全；加速度比振动筛低4-5倍，筛分零件寿命提高而维护减少；噪音低<75分贝。优化重理均衡，地基动态负荷低。方型摇摆筛技术参数型号有效筛分面积(㎡)  功率（kW 筛面倾角 (°)  层数回转频次(r/min) 筛箱行程(mm)FYBS1030335～81-5180-26025-60FYBS10363.6FYBS12303.645～81-5180-26025-60FYBS12364.32FYBS15304.55.55～81-5180-26025-60FYBS15365.4FYBS18305.47.55～81-5180-26025-60FYBS18366.48FYBS203067.55～81-5180-26025-60FYBS型摇摆筛比一般惯性振动筛有更高的处理能力和筛分效率，其本质是，该机型可人为的控制物料在筛面上的运动轨迹和滞留时间，即在有限空间，由于物料的运动轨迹为速度和加速度均为变化非线性曲线，所以，物料与筛面有更多接触几率，当然也就增加了透筛率。

PVC平面回旋筛是一种新型的高标准筛分设备，它广泛适用于塑料，化工，医药，粮食，陶粒，冶金等行业中的精确分级，该系列设备具有筛分效率高，筛网利用率高，安装使用方便，无污染，噪音低，是一种理想的环保型筛分设备。一、 平面回旋筛的应用化工：    轻质纯碱、重质纯碱、三聚氰胺、柠檬酸钠等。化肥：    原料筛分及***终产品细筛，包括碳酸胺，硝酸胺，磷酸盐，氢氧化钾尿素，复合肥等化合物。食品：    糖，面粉，奶粉，咖啡，谷物，稻米，坚果，调味。，谷物清洁：玉米，小麦，大豆，及其它谷物的脱壳和除杂去壳。矿石：    矿砂，石灰石，苏打粉，陶粒。碳制品：  焦碳，石墨及木炭等。饲料：    饲料的粉末和碎片，肉糜和小食品。磨料：    玻璃砂，矿渣，氧化铝，砂等其它物质。其它如药品，塑料，粉末金属，陶粒，钢粒和金属屑的筛分。 二，平面回旋筛的设计特点1. 运行原理方面：平面回旋筛（平面回旋筛）采用往复旋转式运动方式和低度倾斜的筛面，使物料在进料口产生圆形运动迅速实现物料分散和分层，在筛箱中间实现椭圆运动，能较好的进行物料筛分，使小颗粒物料迅速过筛，而在出料端实现近似直线运动，使大于筛孔尺寸的颗粒迅速向出料方向移动，直到排出机外，完成物料的整个筛分。采用了圆周、椭圆、直线三种运动轨迹。2. 筛机结构方面：平面回旋筛的激振器采用平衡块形式，使筛箱运动过程中前后方向上的惯性力得到平衡。整机运行平稳，无明现的集中应力，延长了使用寿命。此外平面回旋筛还采用了自清网系统，使筛网表面保持干净不睹孔，从而保证高标准的筛分效率。网面自动张紧装并使筛网保持均匀的张紧力，使筛面始终处于张紧状态，大大提高了筛分效果。物料在几乎没有垂直振动和跳动的情况下，将物料快速分散和透筛  对筛网冲击力小，筛网使用寿命比使用普通振动筛的筛网寿命长2--3倍左右。筛盖快速安装开启系统，使检修和观察更为快捷方便。平面回旋筛(精细回转筛)外形尺寸及技术参数序号型　号筛面规格（长×宽）mm筛箱频率筛箱行程mm电动机A(mm)B(mm)C(mm)D(mm)重量(kg)功率（KW）转速（rmp）1DZSJ1000×21001000×2100190±5762.29603580103511941440220022DZSJ1000*21001000×2100190±5762.2960358011551194144025003DZSJ1000×30001000×3000190±57639604484103511941440280042DZSJ1000×30001000×3000190±5763960448411551194144032005DZSJ1500×30001500×3000185±2807.59604484110017701860320062DZSJ1500×30001500×3000185±2807.5960448412201770186038007DZSJ1200×25001200×2500190±57639603980103513701560240082DZSJ1200×25001200×2500190±5764960398011551370156028009DZSJ1800×36001800×3600180±2807.596050841100207021604200102DZSJ1800×36001800×3600180±2807.596050841220207021604800

饲料平面回旋筛DZSJ系列饲料精细回旋筛是一种新型的高标准筛分设备，主要用于重碱、大颗粒尿素、小颗粒尿素、陶粒、氧化锆、还原铁钛粉、重晶石等行业。DZSJ系列精细回旋筛具有筛分效率高，筛网利用率高，安装使用方便，无污染，是一种理想的环保型筛分设备。饲料平面回旋筛结构图平面回旋筛(精细回转筛)外形尺寸及技术参数序号型　号筛面规格（长×宽）mm筛箱频率筛箱行程mm电动机A(mm)B(mm)C(mm)D(mm)重量(kg)功率（KW）转速（rmp）1DZSJ1000×21001000×2100190±5762.29603580103511941440220022DZSJ1000*21001000×2100190±5762.2960358011551194144025003DZSJ1000×30001000×3000190±57639604484103511941440280042DZSJ1000×30001000×3000190±5763960448411551194144032005DZSJ1500×30001500×3000185±2807.59604484110017701860320062DZSJ1500×30001500×3000185±2807.5960448412201770186038007DZSJ1200×25001200×2500190±57639603980103513701560240082DZSJ1200×25001200×2500190±5764960398011551370156028009DZSJ1800×36001800×3600180±2807.596050841100207021604200102DZSJ1800×36001800×3600180±2807.596050841220207021604800

用圆形摇摆筛取代直线振动筛用于PVC筛分,通过对比发现圆形摇摆筛处理能力大、维修频次少、节能、事故隐患减少,且产品质量稳定。PVC粉摇摆振动筛特点1.产量大，效率高，特殊的双层同等目数筛面同时工作让该设备的生产能力再原有的基础上高出一倍。例如，单台直径普通摇摆筛筛分20目木炭粉，每小时处理量3吨，木炭粉专用筛产能能达到每小时6吨。2.筛分精度远远高于常规筛分机的5-10倍。3.简单的筛分就是双眼注视双手筛分，摇摆筛有效的模拟了人工筛分运动的有效原理，特别适合难以处理的物料。4.筛网寿命长，筛分零件寿命提高而维护减少。5.筛孔不会堵塞，使用了硅橡胶球、超声波等高效清网装置系统。6.优化重理均衡，地基动态负荷低。PVC粉摇摆振动筛结构原理PVC粉专用摇摆筛的导向装置可以控制物料的停留时间，这是因为水平与垂直加速度是随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离，较大颗粒被运送到出口处，出口处由一个可调节的导向装置控制流量。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调。摇摆筛建立水平与地抛三维翻滚运动，物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播细小颗粒从而完成了整个筛分过程，过程在筛网之间重复进行。PVC粉摇摆振动筛技术参数摇摆振动筛适用行业这PVC专用摇摆筛主要用于炭黑的分级筛分，也可广泛应用于化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖、再生行业。

钢沙摇摆振动筛是一种仿人工摇动的低频旋振筛，其原理是：瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成（螺旋运动）。即可调节偏心距的激振器产生了非线性三维运动，物料也产生同样的近似手动作业的运动，从而达到筛分之目的，再配合筛分附件可得到更加理想的筛分效果；适合于圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料。碳酸钙圆形摇摆筛是为了满足碳酸钙粉筛分大产量筛分要求而特殊设计的一种多用途高效新型筛分机械设备，由于结构和工作原理的独特性，使得圆摇摆筛特别适用于微粒状物料和微细粉物料的筛分处理。独特的设计结构，接近手工筛分作业的筛分设备，巧妙的把筛（平面圆周运动）、簸（向上抛物运动）结合起来，可通过调整径向角和切向角，使筛分效果达到几乎***的筛分效果，符合所有精细活超精细范围的粉末与微粒状物料，特别适合难处理不好筛的物料。钢沙摇摆振动筛的特点：       弹跳球淸网、超声波淸网、毛刷淸网多种淸网方式，使筛网不不堵筛、不变形；       橡胶弹簧传送摇摆粒度，柔和无噪音；       筛网使用寿命长。钢沙摇摆振动筛的原理：★基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调★每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。          ★因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。                              ★水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到出口处，出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。 ★此次过程在每筛层之间重复进行。

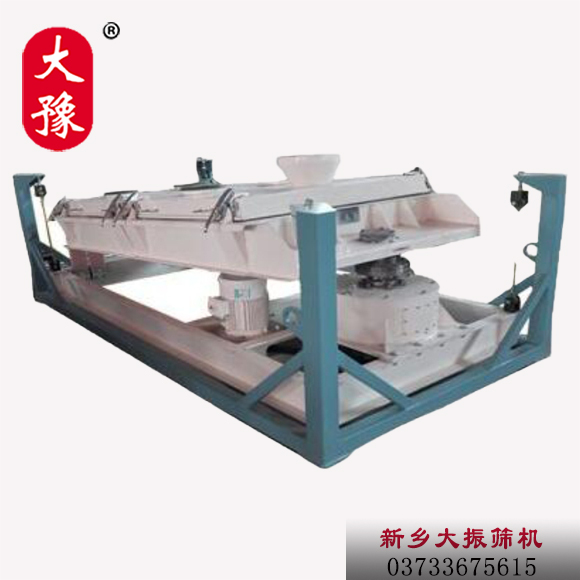

精细回旋筛简介:高效精密平面回旋筛，它包括有一个机座和一个筛面上安装有弹性球的筛体，机座的两端外侧分别设有一个龙门吊架，在两个龙门吊架与机座的挂环上分别连接有将机座水平吊起的吊绳，在机座上面靠一端安装有一套驱动装置，在驱动装置上面安装有传动箱，在传动箱上经主动轴、从动轴及其偏心块与筛体的加料口一端相连接，筛体的另一端向下倾斜3-8度用吊绳吊挂在另一端的龙门吊架上。高效精密平面回旋筛具有设计合理，结构简单，运行平稳，全封闭结构，无尘染，防堵孔，防粘网等优点。特别是对吸湿性强、粘性大、易堵孔和粘网的尿素筛分更为明显。由于采用了平面回转运动原理，有效的降低了设备的动静比和基础动载荷。该设备采用平面回转振动筛上下振动，网下有自动清理设备，较传统的直线筛而言，提高了丝网寿命，噪音小，筛分面积大，将效率由原来的93～95提高到了99，推广前景好 。平面回转尿素筛分机主要是针对大颗尿素的筛分开发的一种新型筛分设备，也广泛应用于冶金、矿山、化工、医药、建材、粮食加工、耐火材料等行业的精确分级筛分作业。是一种新型的高标准筛分设备，该系列设备具有筛分效率高，筛网利用率高，工作稳定可靠，不易将合格的颗粒振碎，无污染，是一种理想的环保型筛分设备。 精细回旋筛特点： (1) 自清网效果***，每层筛网均设有筛网防堵清理装置，不堵网；(2) 处理量大，降低了成品物料中的粉末含量，是普通筛子的10倍；(3) 筛网利用率高，无垂直振动，寿命长；(4) 全封闭结构无粉尘污染，改善操作员的工作环境。 精细回旋筛适用行业：(1) 化工：化肥、纯碱、钙粉、树脂、三聚氰胺等；(2) 食品：砂糖、食盐、淀粉、奶粉 等；(3) 冶金：金属、磁性材料 等；(4) 建材：涂料、耐火材料 等。 精细回旋筛工作原理：从筛机摇动体即筛箱运动轨迹来看，平面回旋筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据回旋筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置。回旋筛的工作原理为:筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，***终完成筛分工作。从平面回旋筛的结构和工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响，也即对筛机处理能力和筛分效率有相反的影响，有鉴于此，在实际筛分作业中，我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。 精细回旋筛物料运动情况： 同样或相近的配置，平面回旋筛比一般惯性振动筛有更高的处理能力和筛分效率，其本质是，该机型可人为的控制物料在筛面上的运动轨迹和滞留时间，即在有限空间，由于物料的运动轨迹为速度和加速度均为变化非线性曲线，所以，物料与筛面有更多接触机滤，当然也就增加了透筛率。精细回旋筛技术参数：层数型号筛面规格（宽X长）（mm）筛箱行程（mm）电动机A（mm）B（mm）C（mm）D（mm）重量（kg）功率（kw）转速（rpm）1FYBS1000X14001000X140063.51.5960273196211681200715FYBS1000X21001000X210063.51.5960328596211561200980FYBS1000X30001000X300063.51.596044841035119412511200FYBS1500X21001500X210063.51.596034601003170817591380FYBS1500X30001500X3000762.296042321362177818921340FYBS1500X36001500X3600765.596050981352195620482410FYBS1200X36001200X3600765.5960526313272464255620202FYBS1000X21001000X210063.51.596037431121130813781400FYBS1000X30001000X300076496045751317127015461840FYBS1500X21001500X210063.5496037281330178119461710FYBS1800X36001800X3600767.596053051500225624593880FYBS1500X30001500X3000767.596047651397195621592780FYBS1500X36001500X3600767.5960536513682032215931803FYBS1000X21001000X210063.55.596048541422143515492150FYBS1500X30001500X3000765.596047651391195621593200FYBS1800X36001800X3600767.596052001500240025004170FYBS2000X50002000X5000921196054002000275028105500

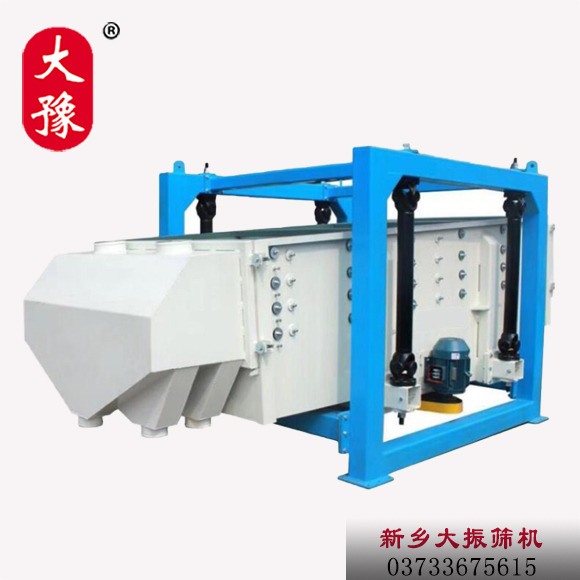

方形摇摆振动筛产品简介方形摇摆振动筛是一种新型的高标准筛分设备，又叫摇摆振动筛。它是由电机通过三角带带动偏心机构运转，使筛箱部分在水平面内作平面摇动，筛箱运动轨迹接近传统手工筛分时筛子的运动轨迹，筛箱摇摆行程可以分档调节；筛网下面配有高弹性振打球，使物料更加不易堵孔；工作时筛体对物料颗粒的作用力小，物料靠自重透筛，所以筛分过程中对物料损伤小，特别适用于对流动性好、易碎物料进行筛分。方形摇摆振动筛分机为全密封结构，整体结构较紧凑，筛分效率、筛网利用率高，筛网寿命长、工作噪音低、安装可吊式、座式，使用方便。无污染，是一种理想的环保型筛分设备。它可广泛使用于化工、陶粒、医药、冶金、矿山、粮食等行业中对细粒物料的精确分级。方形摇摆振动筛工作原理特殊平衡方式，可调节振幅设计，用户可自行调节***佳振幅,一级皮带传动,简单可靠,下部换带方便、快捷,**限度降低故障率,高钢性重型筛船、坚固耐用,内部流线型设计，无物料沉积，无交叉污染,采用高弹性复合材料作为弹性支撑板，滑动支撑板改为弹性支撑，有效降低噪音（150-210采用石墨半球作为支承）,传动系统与筛船整体可悬吊在建筑物预制吊构上。方形摇摆振动筛特点1、筛分效率高2、筛网利用率高3、占地空间小4、安装使用方便5、处理能力大，易用于流水线生产配套6、无污染，噪音低方形摇摆振动筛用途主要适用于粮食、食品、化工、制糖、陶粒、采矿、医药、冶金、建材、矿山、造纸等多种行业的高效筛选设备。方形摇摆振动筛设计特性精细筛分机的设计是目前***有效的模拟了人工筛分运动的有效原理（筛分精度、效率、筛网寿命均是常规圆筛的5-10倍），符合所有精细与超细范围的粉末与微粒状物料，特别适合难以处理的物料。方形摇摆振动筛结构组成精细筛分机，它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。（1）筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内；（2）驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。 本实用新型精细筛分机与现有筛分机相比具有结构先进实用、性能稳定可靠、安装调试方便、制造费用低等优点。方形摇摆振动筛技术参数层数型号筛面规格（宽*长）（mm）筛箱行程（mm）电机A(mm)B（mm）C（mm）D（mm）重量（kg）功率（KW）转速（rpm）1FYBS1000*1400FYBS1000*2100FYBS1000*3000FYBS1500*2100FYBS1500*3000FYBS1500*3600FYBS1200*36001000*14001000*21001000*30001500*21001500*30001500*36001200*360063.563.563.563.57676761.51.51.51.52.25.55.5960960960960960960960273132854484346042325098526396296210351003136213521327116811561194170817781956246412001200125117591892204825567159801200138013402410202022FYBS1000*21002FYBS1000*30002FYBS1500*21002FYBS1800*36002FYBS1500*30002FYBS1500*36001000*21001000*30001500*21001800*36001500*30001500*360063.57663.57676761.5447.57.57.596096096096096096037434575372853054765536511211317133015001397136813081270178122561956203213781546194624592159215914001840171038802780318033FYBS1000*21003FYBS1500*30003FYBS1800*36003FYBS2000*50001000*21001500*30001800*36002000*500063.57676925.55.57.51196096096096048544765520054001422139115002000143519562400275015492159250028102150320041705500

纯碱精密回旋筛应用在工业化巨量生产中颗粒物料的筛分，是******的筛分机。球形、条形、片状、柱状、易破碎、不规则形状物料的筛分，高精度与巨大处理量，非其它振动筛分机可比。主要是针对大颗尿素、纯碱、石英砂的筛分开发的一种新型筛分设备，广泛应用于化工、粮食加工、耐火材料、食品、制糖、陶粒、采矿、冶金、饲料、医药、建材、矿山、粮食、造纸等多种行业颗粒的大处理量分选，具有无可替代的先进、高效筛选能力。具有设计合理，结构简单，运行平稳，全封闭结构，无尘染，防堵孔，防粘网等优点。特别是对吸湿性强、粘性大、易堵孔和粘网的尿素筛分更为明显。由于采用了平面回转运动原理，有效的降低了设备的动静比和基础动载荷。该设备采用平面回转振动筛上下振动，网下有自动清理设备，较传统的直线筛而言，提高了丝网寿命，噪音小，筛分面积大，将效率由原来的93～95提高到了98.5。纯碱精密回旋筛单台产量甚至可达365吨每小时。在你具体的尿素、纯碱、压裂砂、PVC切片、软木粉、陶粒、茶叶、耐火材料、烟叶、塑料母粒等的大量分选中，我们有更多的经验。纯碱粗密回旋筛的用途及使用范围：      制粒机制成的颗粒料冷却后或颗粒破碎后,须经过筛分机提取合格的产品,把不合格的小颗粒或粉末筛分出来重新制粒,把未破碎的大颗粒重新破碎.它是制粒工艺的***后一道工序的配套设备。该机体积较小,运行平稳,噪声低,设备密闭,分级效果好。    该筛分机做为一种新型的高标准筛分设备，还可用于大型油脂厂原料及豆皮的筛选和分级，也可用于用于化工大颗粒尿素、饲料厂粉状物料或颗粒饲料的筛选和分级，也可用于饲料厂原料的初清以及大、中型饲料厂二次粉碎后中间产品的分级。此外，还可广泛用于粮食、重碱、大颗粒尿素、小颗粒尿素、陶粒、氧化锆、还原铁钛粉、重晶石、食品与香料、化工、塑料、矿业、橡胶、木业及胶合板、医药、制糖、采矿、造纸等多种行业中原料及成品筛选、分级作业等。随着市场循环经济的发展，在废旧塑料行业中的筛分和筛选日益增多，可针对破碎或是粉碎后的料进行粒度分级和筛选。平面回转筛的结构构成：    该筛分机是一种高标准的精细筛分机，它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成，其结构设计特征在于：    （１）筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框由木质框架（化肥用不锈钢材质）和固定在木框上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用，另一方面对筛框起压紧作用，顶盖上有四个观察窗，可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成，它和顶盖形成一个封闭的结构，物料在其中得到充分的分级。    （２）驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。平面回转筛技术参数：层数型号筛面规格（宽X长）（mm）筛箱行程（mm）电动机A（mm）B（mm）C（mm）D（mm）重量（kg）功率（kw）转速（rpm）1DZSJ1000X14001000X140063.51.5960273196211681200715DZSJ1000X21001000X210063.51.5960328596211561200980DZSJ1000X30001000X300063.51.596044841035119412511200DZSJ1500X21001500X210063.51.596034601003170817591380DZSJ1500X30001500X3000762.296042321362177818921340DZSJ1500X36001500X3600765.596050981352195620482410DZSJ1200X36001200X3600765.5960526313272464255620202DZSJ1000X21001000X210063.51.596037431121130813781400DZSJ1000X30001000X300076496045751317127015461840DZSJ1500X21001500X210063.5496037281330178119461710DZSJ1800X36001800X3600767.596053051500225624593880DZSJ1500X30001500X3000767.596047651397195621592780DZSJ1500X36001500X3600767.5960536513682032215931803DZSJ1000X21001000X210063.55.596048541422143515492150DZSJ1500X30001500X3000765.596047651391195621593200DZSJ1800X36001800X3600767.596052001500240025004170DZSJ2000X50002000X5000921196054002000275028105500

平面回转尿素筛分机主要是针对大颗尿素、纯碱、石英砂的筛分开发的一种新型筛分设备，也广泛应用于化工、粮食加工、耐火材料、建材等行业的筛分作业。具有设计合理，结构简单，运行平稳，全封闭结构，无尘染，防堵孔，防粘网等优点。特别是对吸湿性强、粘性大、易堵孔和粘网的尿素筛分更为明显。由于采用了平面回转运动原理，有效的降低了设备的动静比和基础动载荷。该设备采用平面回转振动筛上下振动，网下有自动清理设备，较传统的直线筛而言，提高了丝网寿命，噪音小，筛分面积大，将效率由原来的93～95提高到了98.5。平面回旋筛工作原理：从筛机摇动体即筛箱运动轨迹来看，平面回旋筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据回旋筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置。回旋筛的工作原理为:筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，***终完成筛分工作。从平面回旋筛的结构和工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响，也即对筛机处理能力和筛分效率有相反的影响，有鉴于此，在实际筛分作业中，我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。该筛分机的工作原理主要是利用偏心机构使筛面做匀速往复回旋运动，物料与网面接触时间长，网丝对粉体料产生切割，因而透筛几率大，筛分产量超大，筛分精度高，筛分机对物料自身结构破坏性小。     倾角为4-9度的筛箱由驱动箱传动，其运动轨迹在进料端为水平圆运动，在长度方向上逐渐变成椭圆运动，***后在出料端变成近似往复直线运动。　　进料口集中喂入的物料，在筛体圆运动作用下，均匀地分布在整个筛面上，并产生自动分级。从而使料层下面粒度较小的物料迅速过筛，而上面粒度较大物料则向出料端运动。在移动过程中，由于没有搅动和垂直跳动，因而其中较小的颗粒始终紧贴筛面，随时可以过筛。           出料端、筛体的运动变为近似往复直线运动，使筛理作用逐渐减弱，从而使大于筛孔尺寸的颗粒迅速向出料方向移动，直到排出机外，完成物料的整个筛分。筛理过程中，不断跳动的弹性小球有效地防止物料阻塞筛孔，保证了筛的高效率，传动箱的平衡块使筛箱运动过程中前后方向上的惯性力得到平衡，从而保证了筛子运动的平稳性。平面回转筛筛分流程步骤:物料由进料口缓冲匀流后进入 ***层筛面除去大颗粒,其余的物料穿过***层筛面后,进入第二筛面筛去不合格小颗粒或粉末,合格成品经筛面从出料口排出平面回转筛振动筛筛分效率高，筛网利用率高，占地空间小，安装使用方便，处理能力大，易用于流水线生产配套，无污染，噪音低，环保型筛分设备各个优点，并且低廉的价格为国内企业创造更多的价值。     该筛分机可分为单层和多筛层筛，通过合理匹配筛网能达到一次同时筛选出多种不同规格的产品，且更换筛网工序简单，设备操作方便，主要应用于粮食、食品、化工、制糖、陶粒、采矿、医药、冶金、建材、矿山、造纸等多种行业，是一种替代传统筛分机的先进、高效筛选设备。     该筛分机通过特定的往复旋转式运动方式和低度倾斜的筛面，使物料快速通过筛网，达到筛分的高效率和高产量。并配备自动张紧和自动清洁的筛网安装系统，达到用户所理想的筛分效果。全封闭的结构，符合工作环境的环保要求；几乎没有对地面基础的垂直冲击载荷，使得该系列筛分机有更广阔的市场应用环境。平面回旋筛的用途及使用范围：      制粒机制成的颗粒料冷却后或颗粒破碎后,须经过筛分机提取合格的产品,把不合格的小颗粒或粉末筛分出来重新制粒,把未破碎的大颗粒重新破碎.它是制粒工艺的***后一道工序的配套设备。该机体积较小,运行平稳,噪声低,设备密闭,分级效果好。    该筛分机做为一种新型的高标准筛分设备，还可用于大型油脂厂原料及豆皮的筛选和分级，也可用于用于化工大颗粒尿素、饲料厂粉状物料或颗粒饲料的筛选和分级，也可用于饲料厂原料的初清以及大、中型饲料厂二次粉碎后中间产品的分级。此外，还可广泛用于粮食、重碱、大颗粒尿素、小颗粒尿素、陶粒、氧化锆、还原铁钛粉、重晶石、食品与香料、化工、塑料、矿业、橡胶、木业及胶合板、医药、制糖、采矿、造纸等多种行业中原料及成品筛选、分级作业等。随着市场循环经济的发展，在废旧塑料行业中的筛分和筛选日益增多，可针对破碎或是粉碎后的料进行粒度分级和筛选。平面回转筛的结构构成：    该筛分机是一种高标准的精细筛分机，它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成，其结构设计特征在于：    （１）筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框由木质框架（化肥用不锈钢材质）和固定在木框上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用，另一方面对筛框起压紧作用，顶盖上有四个观察窗，可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成，它和顶盖形成一个封闭的结构，物料在其中得到充分的分级。    （２）驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。平面回转筛技术参数：层数型号筛面规格（宽X长）（mm）筛箱行程（mm）电动机A（mm）B（mm）C（mm）D（mm）重量（kg）功率（kw）转速（rpm）1DZSJ1000X14001000X140063.51.5960273196211681200715DZSJ1000X21001000X210063.51.5960328596211561200980DZSJ1000X30001000X300063.51.596044841035119412511200DZSJ1500X21001500X210063.51.596034601003170817591380DZSJ1500X30001500X3000762.296042321362177818921340DZSJ1500X36001500X3600765.596050981352195620482410DZSJ1200X36001200X3600765.5960526313272464255620202DZSJ1000X21001000X210063.51.596037431121130813781400DZSJ1000X30001000X300076496045751317127015461840DZSJ1500X21001500X210063.5496037281330178119461710DZSJ1800X36001800X3600767.596053051500225624593880DZSJ1500X30001500X3000767.596047651397195621592780DZSJ1500X36001500X3600767.5960536513682032215931803DZSJ1000X21001000X210063.55.596048541422143515492150DZSJ1500X30001500X3000765.596047651391195621593200DZSJ1800X36001800X3600767.596052001500240025004170DZSJ2000X50002000X5000921196054002000275028105500
