超声波试验筛由超声波振动电源、  试验筛(主机)、 200型试验筛框,高频连接线、连接器以及时间继电器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波，振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。超声波试验筛（超声波检验筛、超声波实验筛）结构部件：A:标准试验筛(主机)—ZT-300试验筛是一种可定时自动关机，保证试验重复性，功能全面操作简单的粒度分析仪器。可将一种颗粒料同时精密分出2~8个粒子段。可用于浆液料的细度及杂物含量分析。B:超声波振动电源—内置微电脑芯片，可根据超声波的不同状态进行全程数字频率自动跟踪，操作简单方便，长时间工作振荡器发热量低，工作状态稳定。C:200型试验筛框—在国标Φ 200筛框上装置有超声波振荡器。D:时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。E:高频连接线—200型试验筛框与超声波振动电源之间采用电缆连接。F:连接器—航空连接插件。G:振荡器—高性能超声波转换器件。超声波检验筛基本工作原理      超声波试验筛由超声波振动电源、 试验筛(主机)、 200型试验筛框,高频连接线、连接器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波，振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。 相关阅读：超声波试验筛常见故障处理超声波振动电源：4.1 电源输入： 交流220V±10%4.2 整机电流： ≤0.6A4.3 高频电流： ≤0.5A4.4 工作频率： 30KHz4.5 工作模式： 连续、 脉冲4.6 环境温度： -10~40℃ 关于超声波试验筛（超声波检验筛、超声试验筛）的供电： 超声波控制系统与试验筛分别供电，试验筛与超声波电源均为单相供电。 超声波检验筛主机与超声波振动电源的连接：      将 200型试验筛框中的振荡器的连接线上的插头插入超声波振动电源后面的插座，打开电源超声波振动电源开始工作，根据筛分需要调节功率旋钮。 超声波试验筛的操作：        首先将200型试验筛框放置试验筛托盘上调节夹具高度，拧紧M12与M8螺母，然后将电源线插头插入220V插座，根据测试要求调节时间计时器，打开开关试验筛开始工作，时间计时器倒计时归零时主机自动关闭。 超声波试验筛（超声波检验筛、超声波实验筛）特点：★  整机外观设计精巧，继电器线路排列合理稳固；★  整体筛机重量轻、外形体积小、方便放置与移动使用；★  检验工序中筛分精度准、筛分效率高，可筛分至0.025-3mm；★  分析筛分工序中整机噪音小，用实践来检验产品；★  300T标准试验筛箱体、振动盘采用优质SUS304不锈钢材质精制而成；★  检验筛分时间通过正泰时间继电器做控制，准确的把检验时间控制在一秒不差；★  产品通过纳米技术改革，特意在试验筛底部加装四个高弹性橡胶弹簧，巧妙有力的减去了整机在办公台上的颤动；★  试验筛筛框采用SUS304(0Cr18ni9)不锈钢拉伸抛光而成,壁厚0.6毫米,表面光泽均匀一致，整体成型坚固耐用,不存在丝毫磁性, 标准筛筛网与标准筛筛框通过锡焊成型固定、不会产生松弛晃动，能耐300度以下高温。 超声波试验筛（超声波检验筛、超声波实验筛）配套检验筛框组成：        试验筛上部由固定黄铜螺帽、压板、筛盖、筛框、中筛框、筛底、等距调节杆等等部件组成，所有部件均是选用优质SUS304不锈钢精制加工而成，相互之间配做灵活、互换性能高、堪称筛框之—标准试验筛框。 超声波试验筛（超声波检验筛、超声波实验筛）       超声波试验筛配制的筛框为直径200mm；( 标准筛\标准试验筛)筛网有网孔要GB6003.1-1997金属丝编织网与网孔要求GB6003.2-1997冲孔板筛网两种。兼可装在标准试验筛或拍击式标准检验筛中使用,对各全国种粉体材料的组成进行粒度分级。广泛用于超硬材料(金刚石，立方氮化硼)磨料，地堪，冶金，药典，化工建材等行业颗粒物料的精确标准筛分和粒度检测。

 超声波试验筛是一种十分精细的是筛分设备，采用了标准的φ200检验筛或是φ75的分样筛，结构简单合理，有对应的夹具，筛分层次可以加装至8层，可以将所检验的物料分为多个等级的样品。使用范围：应用于实验室、检验室，主要是对一些粉末、浆液以及颗粒进行筛分、检验、分析使用，以及生产在线的质量检查，要求精度高，广泛应用于制药、冶金、化工、选矿、食品等行业的实验室。设备特点：该超声波试验筛采用了数字化的控制，其振幅、振频均可以根据生产需求进行调整；为了方便检验，可以定时，精确到秒；简便的实现了电机正反转，平台化操作，对物料进行高精度的检验筛分，性能优越；并且，该检验筛解决了由于静电引起的物料团聚、吸附筛网等造成的堵塞问题，在筛分行业中是又一个较大的突破；超声波振动电源的使用，大大提高了检验筛分的质量，噪音低，操作简单，在很多科研单位都有使用，已经成为一种检验物料含杂量的主要工具了。

产品介绍：         新乡市振动筛机厂生产的Φ200标准检验筛畅销全国，该机噪音小，体积小，结构合理，可置于工作台或实验室桌面上使用，深受用户喜爱。 使用范围：         Φ200标准检验筛适用于地质、冶金、建工、水泥、燃化、砂轮制造、医药、金刚石、磨料、炭素、镁粉、云母、国防等部门的实验单位和工厂实验室，对物料进行筛分检测之用。  主要技术参数：  序　　号名　　称单　　位数　　量1筛格直径高度mmΦ200×502装筛层数层63佳筛分粒度范围mm0.045-2.54筛分效率(%)955一次性投料率g2006整机噪音dB<507电压/频率V/HZ220/50转速转/分1420功率KW0.128外型尺寸（长×宽×高）mm3440×350×7379整机重量Kg3110振幅mm±2  试验检验筛使用方法：一、根据被检物料及相应的标准来确定要选用的标准筛具。 二、把标准筛具按孔径从大到小,从下到上依次叠放到托盘座上,由凹槽或定位螺丝对标 准筛具进行定位。三、把被检物料放入上端的标准筛具里,(或盖上标准筛具上盖)然后用套在丝柱上的筛分头压住标准筛具 旋紧丝柱上的螺母来压紧标准筛具。(注意:两侧要用力一致,然后用锁定螺丝锁紧。) 四、把定时器开关放在相应需要的位置,(注意阅读定时器说明,不同的设定所设定时间不一样)然后打开电源 开关,检验筛即开始工作。 五、标准检验筛工作停止后,旋开丝柱上的螺母,移开筛分头,小心取走标准筛具。 六、切断电源。 试验检验筛注意事项：一、标准分析筛要求水平放置。 二、确认电源和要求相符,并确保接地。 三、振动部分不能与其他物体接触。 四、必须由凹槽或定位螺丝对标准筛具进行定位。试验检验筛故障排除：

 检验筛|实验筛产品概述：     标准筛|试验筛|分样筛|实验筛筛网有金属丝编织网,网孔要求GB6003.1-1997和冲孔板,网孔要求GB6003.2-1997两种.装在顶击式振筛机或拍击筛中使用,对各种粉体材料的粒度组成进行分级。广泛用于磨料，地堪，冶金，药典，化工建材等行业颗粒物料的精确筛分和粒度检测。产品型号:Φ200*50、Φ200*25我公司生产的不锈钢高档试验筛所采用的筛网是经严格按照GB6003.1－1997标准生产，并经工具显微镜选取。我公司对规格采用网孔/丝径的标记方法（因目数是相对单位，目数指1英寸25.4毫米长度上孔和丝的数量。同样的目数,丝径不同，孔也不同）。  检验筛|实验筛产品特点：     1、筛框采用SUS304（0Cr18ni9）不锈钢拉伸抛光而成,壁厚0.6毫米,表面光可鉴人，整体成型坚固耐用,没有磁性,筛网与筛框通过锡焊固定,不会松弛。能耐300度以下高温。筛框采用SUS304不锈钢拉伸抛光而成,壁厚6mm,表面光可鉴人，坚固耐用,没有磁性,筛网与筛框通过锡焊固定,不会松弛。     2、网孔精确，因按网孔标记所以不同时间生产的同一规格网孔一致。金属丝编织试验筛，网孔尺寸方孔可至0.02毫米（20微米）三角孔网孔尺寸可至0.005毫米（5微米），筛网按B6003.1-1997标准编织。符合国际标准ISO3310-1：1990 R20/3，R20，R40/3系列，筛网材质有黄铜H80、不锈钢SUS304．并可经电镀，化学加工可使筛面光滑耐磨,同时经纬丝结点固定在一起,网孔长期使用不会变形。我公司生产试验筛尺寸精确保证,同一型号的试验筛,不同时间生产的网孔绝对相同.保证检测的一致性.进口泰勒筛网孔尺寸与GB6003.1-1997相近,如中国140号网孔尺寸106微米,美国标准筛网号140#泰勒筛网号150#网孔尺寸105微米,我们可以根据用户要求制作.可以选用105微米筛网为用户配相应的泰勒筛,无论是网孔要求还是外观都能符合要求。     3、冲孔板试验筛，按GB6003.2-1997标准加工。符合国际标准ISO3310-2：1990 R20/3，R20，R40/3系列。同时我公司也生产与φ200标准试验筛配套的拍击式试验筛机、标准筛机。拍击式试验筛机、标准筛机符合国家标准，多可安装8层标准振动筛，设备装有定时器可定时关机，保证每次生产或试验的一致性。 标准验筛网孔尺寸参数：（单位：mm） 网孔基本尺寸W金属丝直径d筛分面积百分率A。% 标准验筛网孔尺寸参数：（单位：mm） 网孔基本尺寸W   金属丝直径d   筛分面积百分率A。%  标准验筛网孔尺寸参数：（单位：mm）网孔基本尺寸W金属丝直径d筛分面积百分率A。%主要尺寸补充尺寸R20/3R20R40/3  2.36149 2.24 0.9512220.948 1.8 0.848  1.70.846 1.6 0.8441.41.41.40.7144 1.25 0.6344  1.180.6343 1.12 0.56441110.5641

  超声波试验筛是标准型超声波试验筛的简称，又称作为超声波检验筛（检查筛）、超声波分析筛，广泛应用于磨料、地堪、冶金、药典、冶金、化工、医药、粉粒、建材、国防、地质等部门的科研生产、试验室、质检室以及高等院校试验室对颗粒状、粉状物料的粒度结构、液态类固体物含量及杂物量的精确筛分、过滤、检测，也常被清华大学、汕头大学、郑州三磨所、中磨公司、白鸽集团等单位研究使用。超声波试验筛由超声波振动电源、XF-300试验筛(主机)、J200型试验筛框,高频连接线、连接器以及时间继电器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波，振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。超声波试验筛（超声波检验筛、超声波实验筛）结构部件：A:标准试验筛(主机)—XF-300试验筛是一种可定时自动关机，保证试验重复性，功能全面操作简单的粒度分析仪器。可将一种颗粒料同时精密分出2~8个粒子段。可用于浆液料的细度及杂物含量分析。B:超声波振动电源—内置微电脑芯片，可根据超声波的不同状态进行全程数字频率自动跟踪，操作简单方便，长时间工作振荡器发热量低，工作状态稳定。C:J200型试验筛框—在国标Φ 200筛框上装置有超声波振荡器。D:时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。E:高频连接线—J200型试验筛框与超声波振动电源之间采用电缆连接。F:连接器—航空连接插件。G:振荡器—高性能超声波转换器件。超声波检验筛基本工作原理      超声波试验筛由超声波振动电源、XF-300试验筛(主机)、J200型试验筛框,高频连接线、连接器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波，振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。超声波试验筛参数： 序号名称单位参数1筛框层1~82筛框直径mm∮200∮100∮753筛分粒度mm0.28~34噪音dB505振幅mm0~36振动频率次/分3000 60007振动方式种38电源V:HZ220:509正极重量KG21超声波振动电源：4.1 电源输入： 交流220V±10%4.2 整机电流： ≤0.6A4.3 高频电流： ≤0.5A4.4 工作频率： 30KHz4.5 工作模式： 连续、 脉冲4.6 环境温度： -10~40℃关于超声波试验筛（超声波检验筛、超声试验筛）的供电：超声波控制系统与试验筛分别供电，试验筛与超声波电源均为单相供电。超声波检验筛主机与超声波振动电源的连接：      将J200型试验筛框中的振荡器的连接线上的插头插入超声波振动电源后面的插座，打开电源超声波振动电源开始工作，根据筛分需要调节功率旋钮。 超声波试验筛的操作：      首先将200型试验筛框放置试验筛托盘上调节夹具高度，拧紧M12与M8螺母，然后将电源线插头插入220V插座，根据测试要求调节时间计时器，打开开关试验筛开始工作，时间计时器倒计时归零时主机自动关闭。超声波试验筛（超声波检验筛、超声波实验筛）特点：  整机外观设计精巧，继电器线路排列合理稳固；  整体筛机重量轻、外形体积小、方便放置与移动使用；  检验工序中筛分精度准、筛分效率高，可筛分至0.025-3mm；  分析筛分工序中整机噪音小，用实践来检验产品；  300J标准试验筛箱体、振动盘采用优质SUS304不锈钢材质精制而成；  检验筛分时间通过正泰时间继电器做控制，准确的把检验时间控制在一秒不差；  产品通过纳米技术改革，特意在试验筛底部加装四个高弹性橡胶弹簧，巧妙有力的减去了整机在办公台上的颤动；  试验筛筛框采用SUS304(0Cr18ni9)不锈钢拉伸抛光而成,壁厚0.6毫米,表面光泽均匀一致，整体成型坚固耐用,不存在丝毫磁性, 标准筛筛网与标准筛筛框通过锡焊成型固定、不会产生松弛晃动，能耐300度以下高温。超声波试验筛（超声波检验筛、超声波实验筛）配套检验筛框组成：       300J试验筛上部由固定黄铜螺帽、压板、筛盖、筛框、中筛框、筛底、等距调节杆等等部件组成，所有部件均是选用优质SUS304不锈钢精制加工而成，相互之间配做灵活、互换性能高、堪称筛框之—标准试验筛框。  超声波试验筛（超声波检验筛、超声波实验筛）配套检验筛框规格表：       超声波试验筛配制的筛框为直径200mm；( 标准筛\标准试验筛)筛网有网孔要GB6003.1-1997金属丝编织网与网孔要求GB6003.2-1997冲孔板筛网两种。兼可装在标准试验筛或拍击式标准检验筛中使用,对各全国种粉体材料的组成进行粒度分级。广泛用于超硬材料(金刚石，立方氮化硼)磨料，地堪，冶金，药典，化工建材等行业颗粒物料的精确标准筛分和粒度检测。

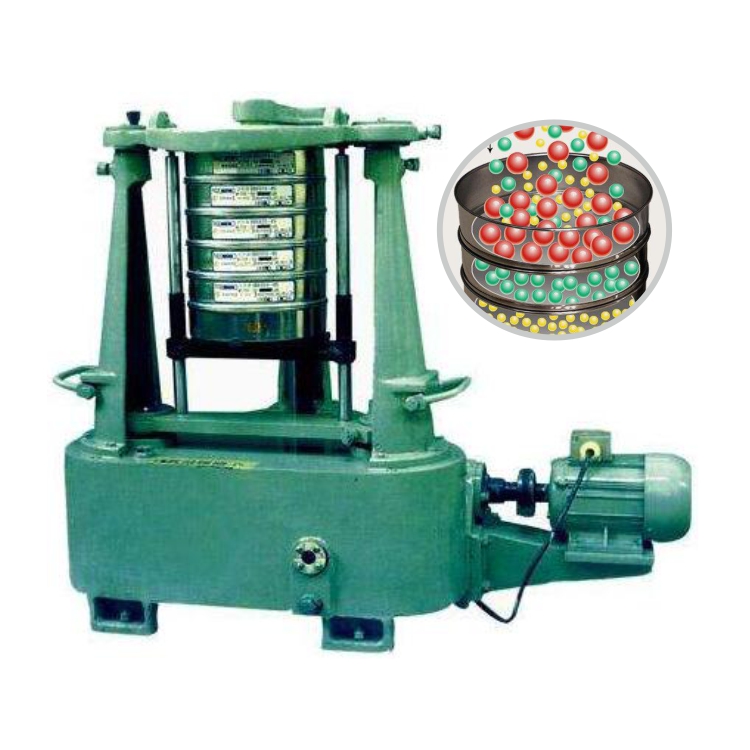

      拍击式振动筛概述    拍击式振动筛有时候也被叫做拍击式标准振动筛，常被拿来作为检测仪器出现在实验室中。拍击式振动筛主要由三个部分组成，分别是机座、筛具和传动装置。拍击式振动筛还能够配备多种夹具，装夹灵活、牢固，而且可以做到自动停机。      拍击式振动筛（拍击振筛仪）可筛分多种特性物料，适用于普通磨料粒度组成检查、超硬材料生产分级及粒度组成检查，亦广泛用于地质、冶金、磨料、粉体、化工、建工水泥、医药、国防等部门科研、生产、实验室，对物料进行筛分检测，尤其适用于金刚石微粉、超硬材料行业生产分级工序，高强度、大频率地反复使用。拍击式振动筛有时候也被叫做拍击式标准振动筛，常被拿来作为检测仪器出现在实验室中。拍击式振动筛主要由三个部分组成，分别是机座、筛具和传动装置。拍击式振动筛还能够配备多种夹具，装夹灵活、牢固，而且可以做到自动停机。拍击式振动筛结构原理Φ200拍击筛电机通过齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动试验筛左右摇动，同时带动顶杆齿轮转动，顶击拍锤，拍击试验筛，这样在一定震动的频率下达到筛具内物料按试验筛网目分样之目的。拍击式标准振筛机主要由机座、筛与传动机构等部分组成。本拍击筛可配备专用夹具，即可装夹Φ200试验筛，又可装Φ75、Φ100套筛，装夹方便灵活、夹紧牢靠、并能自动停机。拍击式振动筛主要参数1、筛子直径：￠200、￠100、￠752、筛子层数：1-9层3、实验筛：筛网目数：5-500目任选4、旋转次数：290±6次／min5、排击次数：156±3 次／min6、排击高度：38±6mm7、底盘水平度：≤0.6 mm/min8、旋转行程：25mm9、电动机功率：370W10、转速:1400RPM11、电压：380V12、外形尺寸：450*460*800(长*宽*高)13、主机重量：213KG14、标准筛根据客户要求另外单独选配拍击式振动筛注意事项1、调整升降托架，启动蝶形紧螺母。2、注意保持箱盖上平面的油膜长存、以免产生锈斑。3、经常注意运动件的滑润，定时加油，以延长使用寿命。4、整机须安在固定位置上，减少摇动。拍击式振动筛使用方法1、开机前必须加油10公斤，注意电机外壳上所示的箭头方向是否一致，禁止反转。2、设备运转前须固定。3、将装有试样的筛具置于下筛盘上，调整升降托架使筛具紧卡在筛盘与下筛盘之间4、将电机线插头插在程控器插座上，将电源线插在三相线插座上。5、按下电源开关，设定时间。根据用户需要，按轻触键“△”为上调，按“▽”为下调，每按一次“△”“▽”为60秒。6、根据试验规程设定好需要时间后，按ON键机械开始工作，运行时指示灯亮。7、本仪器在正常工作时，若需要停机按OFF键。8、每停机一次，应重新设置时间。9、注意：使用时不要频繁开、关机器，关机后应切断电源拍击式振动筛型号技术参数

Φ200拍击筛电机通过齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动试验筛左右摇动，同时带动顶杆齿轮转动，顶击拍锤，拍击试验筛，使试验筛、分样筛中的物料筛分。PJS-200拍击筛使用方法:1.电机转动方向必须正确，按箭头所指方向（三相电机）提起顶杆后，开机检查转动方向，如不对将三相中的两相交换线头单相电机出厂前已经调好方向。2.上下滑板应定期加油。3.设备运转前须固定。4.设备带有定时装置，用户可调节使用时间，开机后到时自动停机。调节时间前两位为分钟，后两位为秒。BSJ-200 拍击筛结构说明:1.装筛格部分：作一次定位。在托盘上好放，将丝杆下面两侧的螺母，顶丝拧紧。 2.润滑部分：有人工润滑和自动工润滑两种。 机体上部有4个注油孔，为人工定时注油。润滑各摩擦件。 自动润滑，向机座内注入一定高度的润囘滑机油，当转动轴转动时，给油环把润滑油送到各个需要润滑的位置。请注意机座内加油15升至油窗提示口为止，共有五个人工定期注油处。 3.自动停车装置：由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的±键即可。 4.接电源试机：电控盒上的线接入电源，开车前将拍块下面的顶杆提起，看电动机的回转方向与红头的指向是否相同，相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上，按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。 机器换位置，换电源时都要这样做。

砂石直线振动筛又名直线筛、SZF直线振动筛、直线震动筛、长方形直线筛、长方形振动筛、多层直线振动筛，是利用振动电机为激振源，通过振动电机的振动力使物料在筛面上被抛起,跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的，适用于0.074-5mm的任何物料进行筛分或过滤。***大给料粒度建议不大于10mm，单小时处理量一般不超过15-20吨的物料筛分。常应用于磨料、建材、化工、粮食、食品、制药、工程塑料、碳素、炭黑、冶金、化肥等小粒度干式粉状或颗粒状物料的筛分去杂、分级等工艺。 直线筛/直线振动筛特点：         与摇摆筛、电磁振动，旋振筛相比，本筛分机如下特点：       筛分精度高、结构简单、维修方便、耗能低、噪声小、密封性好、减少粉尘污染、筛网寿命长。主要体现在：       1、密封性好、无粉尘溢出。      2、耗能少、噪音低、筛网使用寿命长。      3、筛分精度高、处理量大、结构简单。      4、全封闭结构、自动排料、更适合于流水线作业。      5、筛体各部分均采用轧制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。      6、加装布料器筛分更彻底。      7、出料口量身定做更适合流水线作业。      8、网架特殊设计，筛网不松动。        直线振动筛的部件组成：       主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。       1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。       2、筛框分为二种：一种由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。另一种有型材焊接制成，筛网不易松动。       3、进料口：进料口分为两种，一种为常规进料口，另一种为带布料器的进料口（可使物料快速分布在筛网的整个断面上，筛分更彻底）。       4、出料口：可根据厂家不同的生产工艺要求设计不同的出料口，满足客户的需求。       5、筛网：有低碳钢、不锈钢丝等材质筛网或板网筛。       6、振动电机：6级（使用与维修方法详见振动电机使用说明书）。       7、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。       8、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。       9、支架：由四个支柱和两个槽钢组成，支撑着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行，可选择膨胀丝固定或不固定均可。主要技术参数和外形尺寸（本表外形尺寸按六层筛制定）： 型　　号SZF-520SZF-525SZF-530SZF-535SZF1020SZF1025公称尺寸（mm）500×2000500×2500500×3000500×35001000×20001000×2500物料粒度（mm）0.074-100.074-100.074-100.074-100.074-100.074-10振次　次/分960960960960960960筛面倾角1°—7°1°—7°1°—7°1°—7°1°—7°1°—7°振　　幅3--4.53--4.53--4.53--4.53--4.53--4.5层　　数1--61--61--61--61--61--6功率（KW）2×(0.4-0.75)2×(0.4-0.75)2×(0.4-0.75)2×(0.4-0.75)2×(0.4-1.1)2×(0.4-1.1)外形尺寸A274032403740424027403240B87087087087013701370C140014001400144014401440 型　　号SZF1030SZF1035SZF1040SZF1530SZF1535SZF1540公称尺寸（mm）1000×30001000×35001000×40001500×30001500×35001500×4000物料粒度（mm）0.074-100.074-100.074-100.074-100.074-100.074-10振次　次/分960960960960960960筛面倾角1°—7°1°—7°1°—7°1°—7°1°—7°1°—7°振　　幅3--4.53--4.53--4.53--4.53--4.53--4.5层　　数1--61--61--61--61--61--6功率（KW）2×(0.75-1.5)2×(0.75-1.5)2×(0.75-1.5)2×(1.1-2.2)2×(1.1-2.2)2×(1.1-2.2)外形尺寸A374042404740374042404740B137014001400190019001900C1440

SZF直线振动筛用于花生分级中得到广大客户的使用及认可，使用方便，处理量大，省时省力节省人工成本。SZF系列直线振动筛利用电动激振器作为振动源,使物料在筛网上被抛起,同时向前作直线运动,以合理匹配的筛网达到筛分目的,物料从给予料机均匀地进入筛分机的进料口,通过多层筛网产生数种产品和不合格的筛上物.筛下物分别从各自的出口排出、可用于流水线中实现自动化作业。具有能耗低，效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点主要技术参数和外形尺寸（本表外形尺寸按六层筛制定）： 型　　号SZF-520SZF-525SZF-530SZF-535SZF1020SZF1025公称尺寸（mm）500×2000500×2500500×3000500×35001000×20001000×2500物料粒度（mm）0.074-100.074-100.074-100.074-100.074-100.074-10振次　次/分960960960960960960筛面倾角1°—7°1°—7°1°—7°1°—7°1°—7°1°—7°振　　幅3--4.53--4.53--4.53--4.53--4.53--4.5层　　数1--61--61--61--61--61--6功率（KW）2×(0.4-0.75)2×(0.4-0.75)2×(0.4-0.75)2×(0.4-0.75)2×(0.4-1.1)2×(0.4-1.1)外形尺寸A274032403740424027403240B87087087087013701370C140014001400144014401440 型　　号SZF1030SZF1035SZF1040SZF1530SZF1535SZF1540公称尺寸（mm）1000×30001000×35001000×40001500×30001500×35001500×4000物料粒度（mm）0.074-100.074-100.074-100.074-100.074-100.074-10振次　次/分960960960960960960筛面倾角1°—7°1°—7°1°—7°1°—7°1°—7°1°—7°振　　幅3--4.53--4.53--4.53--4.53--4.53--4.5层　　数1--61--61--61--61--61--6功率（KW）2×(0.75-1.5)2×(0.75-1.5)2×(0.75-1.5)2×(1.1-2.2)2×(1.1-2.2)2×(1.1-2.2)外形尺寸A374042404740374042404740B137014001400190019001900C144014401440144014401440

大豫牌振动筛是新乡市振动筛机厂历经三十年生产经验及客户应用所炼就的品牌振动筛，所生产的烘干沙直线振动筛在烘干沙行业及干混砂浆行业应用广泛。烘干沙直线振动筛利用电动激振器作为振动源,使物料在筛网上被抛起,同时向前作直线运动,以合理匹配的筛网达到筛分目的,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种产品,合格和不合格的筛上物、筛下物分别从各自的出口排出、可用于流水线中实现自动化作业。适用于0.074-10mm的任何干式物料的筛分,可筛分出7种不同粒度的物料,具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。还可根据用户要求或客户所提供图纸定做。使用范围:广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业对颗粒物料,粉状物料的筛选和分级。烘干沙直线振动筛特点烘干沙直线振动筛用于烘干沙分级中得到广大客户的使用及认可，使用方便，处理量大，省时省力节省人工成本。SZF系列直线振动筛利用电动激振器作为振动源,使物料在筛网上被抛起,同时向前作直线运动,以合理匹配的筛网达到筛分目的,物料从给予料机均匀地进入筛分机的进料口,通过多层筛网产生数种产品和不合格的筛上物.筛下物分别从各自的出口排出、可用于流水线中实现自动化作业。具有能耗低，效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点直线振动筛生产视意图烘干沙直线振动筛技术参数主要技术参数和外形尺寸（本表外形尺寸按六层筛制定）： 型　　号SZF-520SZF-525SZF-530SZF-535SZF1020SZF1025公称尺寸（mm）500×2000500×2500500×3000500×35001000×20001000×2500物料粒度（mm）0.074-100.074-100.074-100.074-100.074-100.074-10振次　次/分960960960960960960筛面倾角1°—7°1°—7°1°—7°1°—7°1°—7°1°—7°振　　幅3--4.53--4.53--4.53--4.53--4.53--4.5层　　数1--61--61--61--61--61--6功率（KW）2×(0.4-0.75)2×(0.4-0.75)2×(0.4-0.75)2×(0.4-0.75)2×(0.4-1.1)2×(0.4-1.1)外形尺寸A274032403740424027403240B87087087087013701370C140014001400144014401440 型　　号SZF1030SZF1035SZF1040SZF1530SZF1535SZF1540公称尺寸（mm）1000×30001000×35001000×40001500×30001500×35001500×4000物料粒度（mm）0.074-100.074-100.074-100.074-100.074-100.074-10振次　次/分960960960960960960筛面倾角1°—7°1°—7°1°—7°1°—7°1°—7°1°—7°振　　幅3--4.53--4.53--4.53--4.53--4.53--4.5层　　数1--61--61--61--61--61--6功率（KW）2×(0.75-1.5)2×(0.75-1.5)2×(0.75-1.5)2×(1.1-2.2)2×(1.1-2.2)2×(1.1-2.2)外形尺寸A374042404740374042404740B137014001400190019001900C1440
