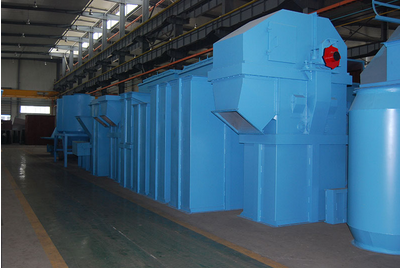

TD型、D型斗式提升机

TD型斗式提升机产品概述:    TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度高40m。TD型按JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式,较新型。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。TD型斗式提升机基本结构:     TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。    TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。TD型斗式提升机主要特点:    1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。     2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。     3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。     4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。 TD型斗式提升机技术参数表:型号TD160TD250TD315TD400料斗形式QhzDSdQhzDSdQhzDSdQhzDSd输送量(m3/h)5.49.69.616122223351730254024464166斗宽(mm)160250315400斗容(L)0.50.94.21.91.32.23.04.623.63.85.83.15.65.99.4斗距(mm)280350360450400500480560带宽(mm)200300400500斗速(m/s)1.41.61.61.8物料量大块(mm)25354555型号TD500TD630TD160TD250TD350TD450料斗形式QhzDSdhzDSdQSQSQSQS输送量(m3/h)3870589285891424.78182225425072斗宽(mm)500630160250350450斗容(L)4.899.3151414.623.50.651.12.63.277.814.515斗距(mm)500625710300400500640带宽(mm)600700200300400500斗速(m/s)1.8211.251.251.25物料量大块(mm)607025354555说明:1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。     2.斗提机料斗用途为:    浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。    深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。TD-D型斗式提升机各部位润滑周期:序号润滑部位润滑材料润滑周期润滑方法1传动及拉紧滚筒轴承耐水润滑脂200小时利用注油器2逆止联轴器耐水润滑脂50小时利用注油器3拉紧螺栓耐水润滑脂500小时涂抹4电动机耐水润滑脂6个月35用户参考:    斗式提升机用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同,斗式提升机可分为:离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快,适用于输送粉状、粒状、小块状等磨琢性小的物料;重力式卸料的斗速较慢,适用于输送块状的,比重较大的,磨琢性大的物料,如石灰石、熟料等。斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单,与料斗的连接也很牢固,输送磨琢性大的物料时,链条的磨损较小,但其自重较大。板链结构比较牢固,自重较轻,适用于提升量大的提升机,但铰接接头易被磨损,胶带的结构比较简单,但不适宜输送磨琢性大的物料,普通胶带物料温度不超过60°C,夹钢绳胶带允许物料温度达80°C,耐热胶带允许物料温度达120°C,环链、板链输送物料的温度可达250°C。      另我厂可根据用户需要而设计制造特殊型号规格的提升机。
    相关产品:
  • 炭素斗式提升机

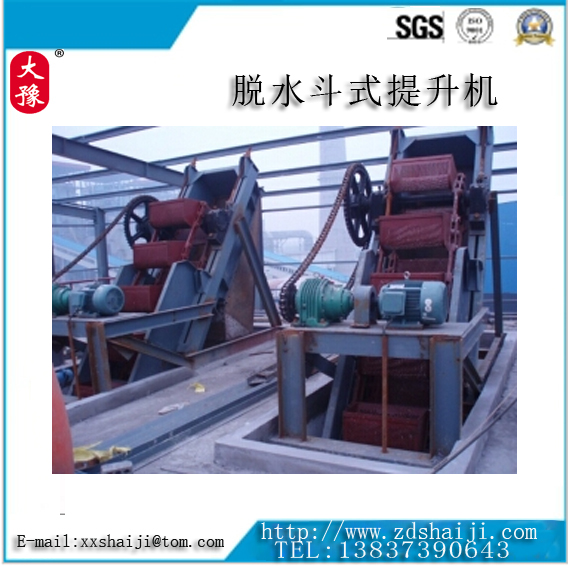

  • 脱水斗式提升机

  • PL型斗式提升机

立即咨询

TD型斗式提升机产品概述:
    TD
系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度高40m。TD型按JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式,较新型。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

TD型斗式提升机基本结构:
     TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。
    TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

TD型斗式提升机主要特点:
    1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
    2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
    3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
    4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

TD型斗式提升机技术参数表:

型号

TD160

TD250

TD315

TD400

料斗形式

Q

h

zD

Sd

Q

h

zD

Sd

Q

h

zD

Sd

Q

h

zD

Sd

输送量(m3/h)

5.4

9.6

9.6

16

12

22

23

35

17

30

25

40

24

46

41

66

斗宽(mm)

160

250

315

400

斗容(L)

0.5

0.9

4.2

1.9

1.3

2.2

3.0

4.6

2

3.6

3.8

5.8

3.1

5.6

5.9

9.4

斗距(mm)

280

350

360

450

400

500

480

560

带宽(mm)

200

300

400

500

斗速(m/s)

1.4

1.6

1.6

1.8

物料量大块(mm)

25

35

45

55

型号

TD500

TD630

TD160

TD250

TD350

TD450

料斗形式

Q

h

zD

Sd

h

zD

Sd

Q

S

Q

S

Q

S

Q

S

输送量(m3/h)

38

70

58

92

85

89

142

4.7

8

18

22

25

42

50

72

斗宽(mm)

500

630

160

250

350

450

斗容(L)

4.8

9

9.3

15

14

14.6

23.5

0.65

1.1

2.6

3.2

7

7.8

14.5

15

斗距(mm)

500

625

710

300

400

500

640

带宽(mm)

600

700

200

300

400

500

斗速(m/s)

1.8

2

1

1.25

1.25

1.25

物料量大块(mm)

60

70

25

35

45

55

说明:1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
     2.斗提机料斗用途为:
    浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。
    深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

TD-D型斗式提升机各部位润滑周期:

序号

润滑部位

润滑材料

润滑周期

润滑方法

1

传动及拉紧滚筒轴承

耐水润滑脂

200小时

利用注油器

2

逆止联轴器

耐水润滑脂

50小时

利用注油器

3

拉紧螺栓

耐水润滑脂

500小时

涂抹

4

电动机

耐水润滑脂

6个月

35

用户参考:

斗式提升机用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同,斗式提升机可分为:离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快,适用于输送粉状、粒状、小块状等磨琢性小的物料;重力式卸料的斗速较慢,适用于输送块状的,比重较大的,磨琢性大的物料,如石灰石、熟料等。斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单,与料斗的连接也很牢固,输送磨琢性大的物料时,链条的磨损较小,但其自重较大。板链结构比较牢固,自重较轻,适用于提升量大的提升机,但铰接接头易被磨损,胶带的结构比较简单,但不适宜输送磨琢性大的物料,普通胶带物料温度不超过60°C,夹钢绳胶带允许物料温度达80°C,耐热胶带允许物料温度达120°C,环链、板链输送物料的温度可达250°C。
     另我厂可根据用户需要而设计制造特殊型号规格的提升机。
