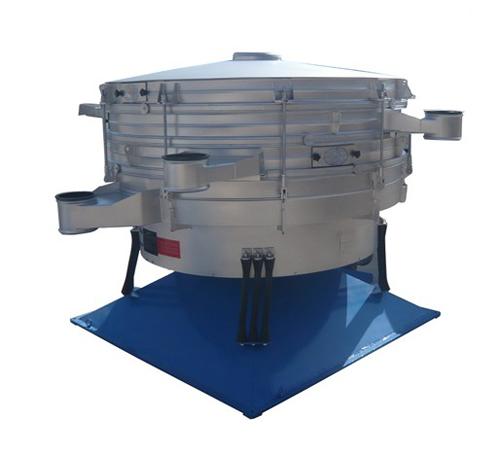

超声波摇摆筛是在摇摆筛的基础上加装了超声波装置，针对一些易结团，难筛分的物粉未状物料研制生产的精细筛分设备精度高的摇摆筛同时拥有高产出量一定是广大用户比较满意的一种筛分设备，我们采用的全新生产技术，彻底改变了传统设备以牺牲精度得到大产量的代价，通过激振器设备的作用，物料在筛网上迅速得以分散，均匀程度高，对于提高效率很有帮助。筛机在接通电源后，筛箱会在惯性的作用下前后摇摆，是筛框内的物料在筛网上跳动，并通过超声波装置清理筛网上粘附的物料，以达到清理筛网的目的，在此期间，颗粒较小的物料就会在重力和惯性的作用下透过筛网掉落下来，成为精细物料。此图为该系列产品的相关技术参数：型号有效筛分面积(㎡)功率（kW）筛面倾角(°)层数回转频次(r/min)筛箱行程(mm)CYBS1030335～81-5180-26025-60CYBS10363.6CYBS12303.645～81-5180-26025-60CYBS12364.32CYBS15304.55.55～81-5180-26025-60CYBS15365.4CYBS18305.47.55～81-5180-26025-60CYBS18366.48CYBS203067.55～81-5180-26025-60   摇摆筛相对于其他同类产品，有更大的处理量，延长了物料的停留时间，是物料在有限的空间内短时间实现精细化筛分，透筛率高、不堵网，无疑是使用效果好的筛分设备之一。

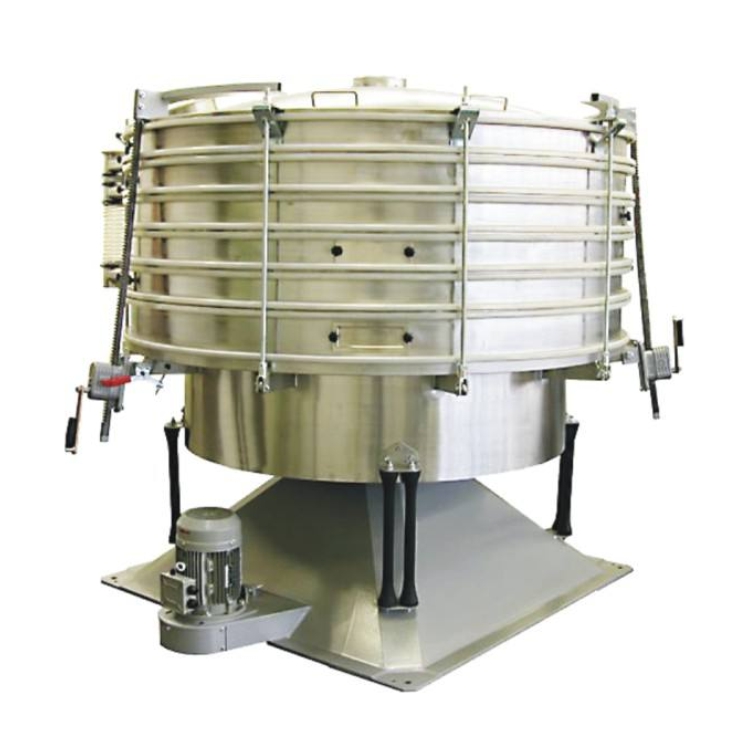

nYBS系列振动摇摆筛         nYBS系列振动摇摆筛的设计是为了满足大产量，高密度筛分的厂家而特殊设计的一种高效筛分机，简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟，它是目前有效的模拟了人工筛分运动的有效原理（筛分精度、效率、筛网寿命均是常规圆筛的5-10倍），符合所有精细与超细范围的粉末与微粒状物料，特别适合难以处理的物料。⊕ 特点    高达5倍的单位面积产出；精确到6级分离，筛分效率高达90%-95%；使用硅橡胶球、超声波等高效清网装置系统，筛孔不会堵塞。密闭除尘，操作安全；加速度比振动筛低4.5倍，筛分零件寿命提高而维护减少；噪声<75分贝。优化重理均衡，地基动态负荷低。⊕ 工作原理摆动筛是一种仿人工摇动的低频旋振筛，其原理是：瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成（螺旋运动）。即可调节偏心距的激振器产生了非线性三维运动，物料也产生同样的近似手动作业的运动，从而达到筛分之目的，再配合筛分附件可得到更加理想的筛分效果；适合于圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料。⊕ 结构原理★基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调★每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整★因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。★水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到出口处，出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。★此次过程在每筛层之间重复进行。⊕ 适用行业    化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业nYBS系列振动摇摆筛技术参数 项目型号、规格筛面层数（配置）有效筛分面积（m2）偏心距（mm）基本转速(r/min)回转幅度(mm)电机功率(kw)基本重量(kg)nYBS-1000 1-5n×0.78 25-40(可调)  180-210（280）设定  50-751.5420nYBS-1200n×1.12.2480nYBS-1500n×1.763.7560nYBS-2000n×2.625.5650nYBS-2500n×3.637.5830 nYBS系列摇摆筛结构图    1、观察口          2、出料口         3、地框           4、从动轴          5、橡胶弹簧脚         6、注油管         7、主轴            8、金字塔底座     9、主轴配重铁    10、V型皮带         11、驱动电机          12、从动轴配重铁 13、防护板         14、注油管         15、中框锁具     16、中框            17、防尘盖            18、注料口nYBS系列摇摆筛轨迹图 说明：1. 表中所列系定型产品常态数据，仅供选型参考，具体参数以随机技术资料为准。2. 用户选型前请与专业技术人员充分沟通，以便规划合理，决策科学。      技术咨询：0373-5091160

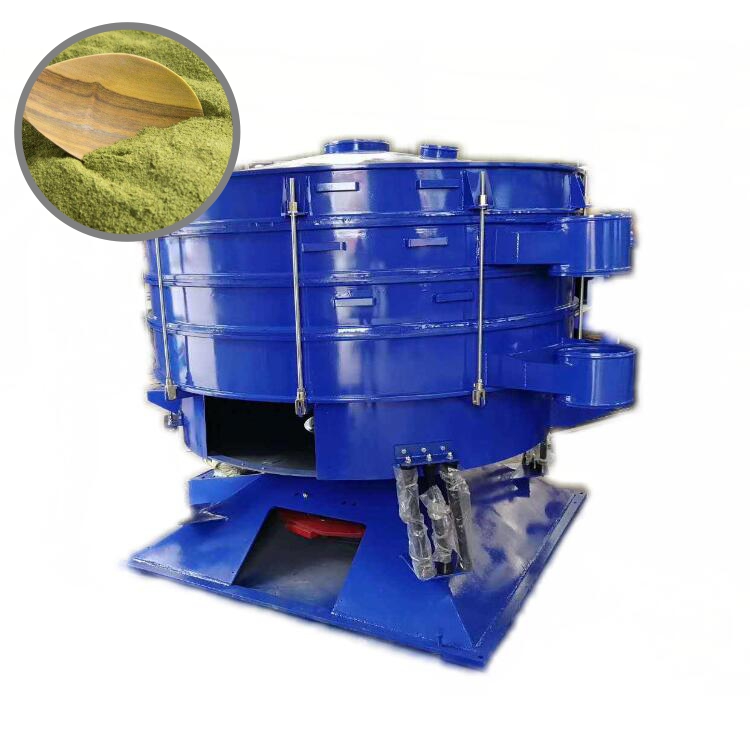

1.摇摆筛的用途及特点　摇摆筛是目前为止有效的模仿了人类手工动作和过程的筛机，其独特的设计结构，巧妙的把筛--（平面圆周运动）、簸--（向上抛物运动）结合起来，可通过调整经向角和切向角，使筛分效果达到你所要求的佳状态。摇摆筛的经向角和切向角的调整导致了物料在筛网上呈渐开线运动，这种运动轨迹使物料能在较小的面积上，走过相对长的路，以提高筛分精度，独特的设计使物料在网上运动的着网时间相对其他筛机要长，所以筛分产量相对提高。摇摆筛低转速运转保证了设备的使用寿命，减少了维修成本、降低了设备噪音，并使设备使用更加安全。低转速的运动轨迹对一切娇嫩昂贵的物料起到了保护作用，该设备为积木式结构，更能方便用户在进料口和出料口连接安全，在无溢漏的情况下可进行湿式筛分。 2.工作原理及特征　                               摇摆筛是利用普通电机传动摆振体来产生作用，使物料在筛网上呈现渐开线的摇摆运动轨迹，达到筛分过滤的效果，设备本身的运动轨迹为椭圆型，调整摆振体上面的经向角和切向角可改变物料在网面上的运动轨迹。用于精细和超精细粉末的筛分，特别适合难处理的物料。有效模仿人工筛分动作和过程，物料在筛面呈现渐开螺旋线运动，使物料在相对面积上走过相对长的路程，筛分精度高达90-95%！处理量是普通振动筛的3---10倍。柔和的摇滚筛分，不会对毛料的颗粒原结构形成破坏，不容易产生静电，对易燃易爆易产生静电的物料筛分是好的选择，而且有效延长设备部件寿命。防堵塞技术先进多样，五种不同的清洁方式，可用弹跳球清洁网面，可用滚刷清洁网面，可用喷气方式清洁网面，可用弹性刮板清洁网面，可用超声波技术清洁里网面，筛孔不会堵塞，确保筛分的连续性。圆形积木式拼装结构，装，拆简单。出料口可随意360度旋转。物料颗粒的垂直方向加速度值低，使筛网不易损坏，延长筛网的使用寿命。噪音低至75dBa，全封闭作业，更环保。采用普通电机作为动力源。摇摆筛适用范围适用于矿业、铸造、磨料、建材、水泥、化工、化肥、医药、轻工、造纸、食品、粮业、盐业、粮食等颗粒、粉粒相关行业的干湿式筛分，液固分离废水筛滤回收等场合

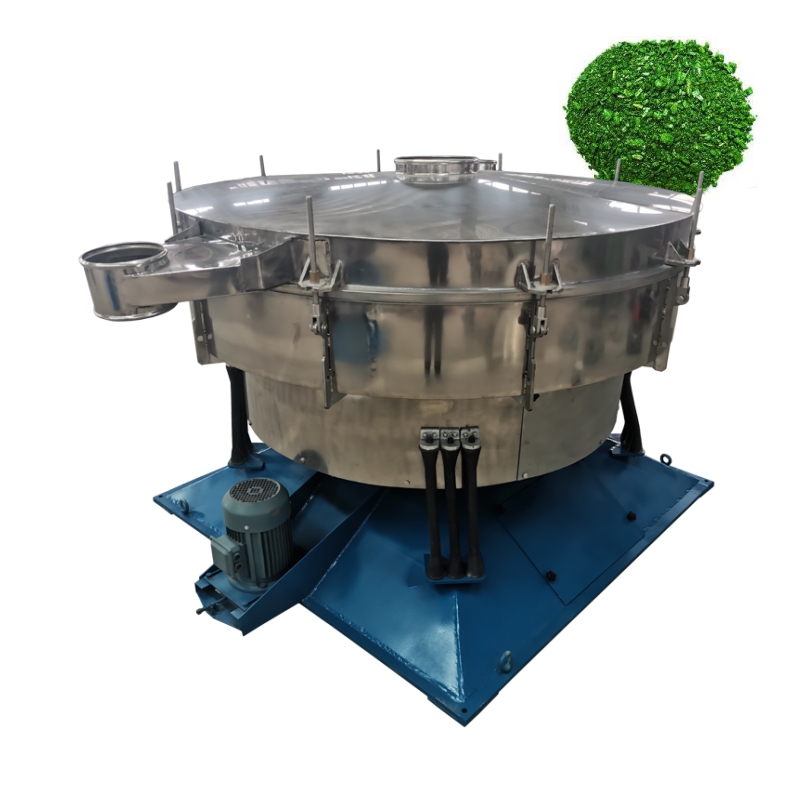

 产品概述　　摇摆筛是为了满足筛分物料要求产量大、精度高，是是保持物料颗粒形状完整性的一款筛机。它采用仿生人工筛分的原理，将手工筛分动作的“筛”-（平面圆周运动）和“簸”-（向上抛物料）这两种运动形式好的结合在一起，解决精细与超精细范围的粉末与颗粒物料的筛分难题。适用行业(1)化学 (2)食品与香料 (3) 塑料(4)矿业(5)医药(6)木业与胶合板(7)冶金(8)橡胶(9)饲料(10)化肥(11)糖、盐业(12)再生行业产品特点高达5倍的单位面积产出;精确至六级分离,筛分效率高达90-95％;使用了硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞。密闭除尘,操作安全;加速度比振动筛低4.5倍,筛分零件寿命提高而维护减少;噪音＜75分贝。优化重理均衡,地基动态负荷小.结构原理★基本的回转模仿人类手工筛分动作,摇摆幅度从25-40mm可调,摇摆频率120-360次/分可调★筛分物料在筛机中的停留时间可通过筛机的经向与切角进行调整。★物料在网面上水平与抛掷的翻滚运动使物料从中心到边缘在网面上均匀分布。从而以回旋 运动往轴向传播。细小颗粒从而完成了整个筛分过程。★水平与垂直加速度随着颗粒的运动而增加,接近筛孔的颗粒随之成功分离。较大颗粒被送到出口。筛分工艺模块化设计和工艺优化每一台摇摆筛通过我们比较精妙组合变换后,短时间内可使通过能力和筛分精度成倍提高。双精度筛分两层同样孔径的筛网,让物料先后在两个层面上筛分,以达到更高的筛分精度。双倍处理量筛分进入筛机的物料均匀地分配到两个层面上,使单台筛机的处理能力几乎提高一倍。双精度逆向筛分这种逆向筛分是先筛细的,而粗的物料保持在筛面上,达到一种清洁筛网的作用。普通筛分＋双精度普通筛分＋双精度筛分组合在一起可以达到该精的精,可粗的粗,以提高单台筛机的使用率。

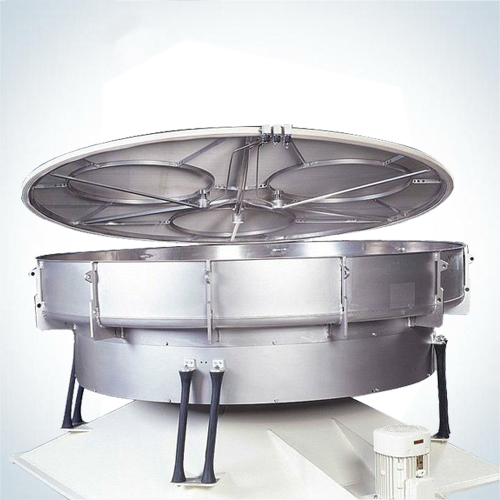

圆形摇摆筛的设计是为了满足大产量，高精度筛分的厂家而特殊设计的一种高效筛分机，简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟，它是目前有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍)，符合所有精细与超细范围的粉末与微粒状物料，特别适合难以处理的物料。　　☆ 结构原理　　◆ 基本的回转运动与人工筛分相类似;偏心率从25到40mm可调;低速V型皮带驱动从120到360rpm可调;　　◆ 每一种产品的停留时间可以通过摇摆筛的径向角与切向角朝驱动轴线方向进行调整;　　◆ 因此建立水平与抛掷三维翻滚运动，物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播，细小颗粒从而完成了整个筛分过程;　　◆ 水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处。出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素;　　◆ 此次过程在每筛层之间重复进行。　　☆ 特点　　◆ 高达5倍的单位面积产出;　　◆ 精确到6级分离，筛分透网率高达90%一99%;　　◆ 使用硅橡胶球、超声波、转轮刷等高效清网装置系统，筛孔不会堵塞;　　◆ 密闭除尘，操作安全;　　◆ 加速度比振动筛低4.5倍;　　◆ 筛分零件寿命提高而维护减少;　　◆ 噪声<75分贝;优化重理均衡，地基动态负荷低。　　☆ 适用行业　　化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖盐业、再生行业。筛分工艺模块化设计和工艺优化每一台摇摆筛通过我们比较精妙组合变换后,短时间内可使通过能力和筛分精度成倍提高。双精度筛分两层同样孔径的筛网,让物料先后在两个层面上筛分,以达到更高的筛分精度。双倍处理量筛分进入筛机的物料均匀地分配到两个层面上,使单台筛机的处理能力几乎提高一倍。双精度逆向筛分这种逆向筛分是先筛细的,而粗的物料保持在筛面上,达到一种清洁筛网的作用。普通筛分＋双精度普通筛分＋双精度筛分组合在一起可以达到该精的精,可粗的粗,以提高单台筛机的使用率。

压裂砂方形摇摆筛是为实现生产中筛分高精度和处理量大等需求而研发设计的一款高容量和高性能的筛分设备，应用于多种行业和领域，证实其耐用性、可靠性和准确性，具有很强的筛分能力。压裂砂方形摇摆筛（平面摇摆筛）由三相同步电机带动筛箱做平面回转运动，从而实现筛分目的，实际平面回转筛的生产效率要高于直线筛3-5倍，也正因结构的不同造成了生产量巨大的不同。陶粒砂作为石油压裂剂的一种，用方形摇摆筛不仅筛粉精细度高，而且处理量大噪音相对比较低，下边就为大家讲解一下石油压裂剂陶粒砂方形摇摆筛粉机的结构特点方形摇摆筛的特点：  1. 方形摇摆筛粉机采用全封闭式结构，对于淀粉、水泥等灰尘大的生产场合效果较为理想，可以满足环保要求。  2.结构设计紧凑，筛框采用自动张紧功能和自动清理物料功能，对筛网有一定的保护作用使筛网更加耐用，从而减少了更换筛网等配件的次数，有效节约了用户时间。  3.筛箱使用万向节吊挂装置，有效减轻了电机的承重负荷，从而提高了生产效率、运行更加稳定等优点。  4.本公司采用的是国标铜芯电机（根据场合而定，进口电机价位偏高），电机轴承对于整个筛机起到重要的作用，质量可靠的轴承可有效减小设备噪音提高使用寿命。  5.针对化肥、饲料、食糖、食盐等颗粒状物料要求生产效率高的场合，一台可替代多台同等功率的振动筛，进而节约了空间小的问题。  6. 方形摇摆筛粉机可根据用户需求设计层数能达到9层，出料口方向可由用户自定，灵活解决了出料方向不对问题。  7.有些情况下化学性物料要求筛分过程中不能改变物料性质，方形摇摆筛粉机采用圆周、直线、椭圆形运动轨迹，尽可能的减小物料变形，避免了物料在筛分过程中产生物理变化。
