旋振筛有哪些部件组成
发布时间:2024-02-20   浏览:299次
旋振筛有哪些部件组成

旋振筛主要由防尘盖、筛框、电机(振动源)、隔振簧、底座等部分组成。 接着我们了解旋振筛各个部分都有什么作用。

旋振筛结构图

一、振动筛防尘盖:

由进料口及锥帽焊接而成,其下端锥帽边上装有V型密封圈,旋振筛筛盖和筛框用锁紧束环锁紧;

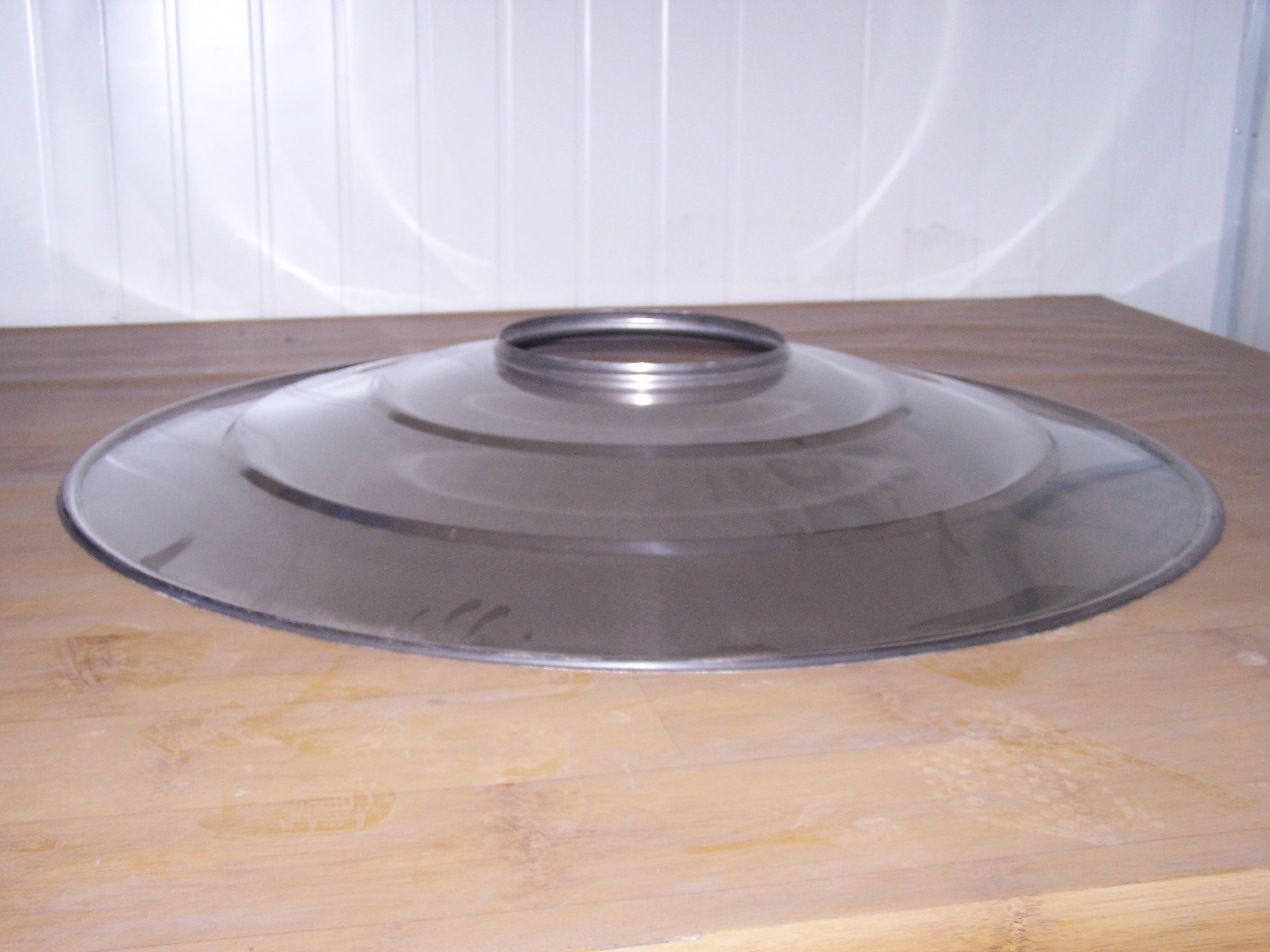

旋振筛防尘盖

二、筛框:

旋振筛筛框由钢板(钢板、不锈钢板)卷圆后焊接而成。

筛框上下端均有一承接圈,下端的内部有一法兰圈,用于固定筛网、压网圈、胶球托板、胶球托板上有两道凸起钢板圆圈。

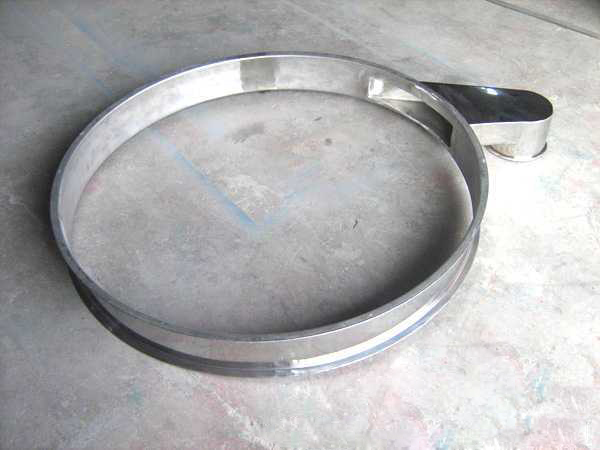

旋振筛中格

将托板分割成内中外三层,托板上钻有小孔,在筛网与胶球托板之间装有橡胶球,在振动过程中,橡胶球击打筛网,防止筛网堵塞。

子扣格

压网圈、筛网、胶球托板和漏斗用螺栓、螺母和垫圈与筛框法兰紧固。

三、振动源(振动电机):

旋振筛振动源有振动电机或者普通电机带动激振器。振动电机/激振器固定大盘和底座用减震弹簧连接;

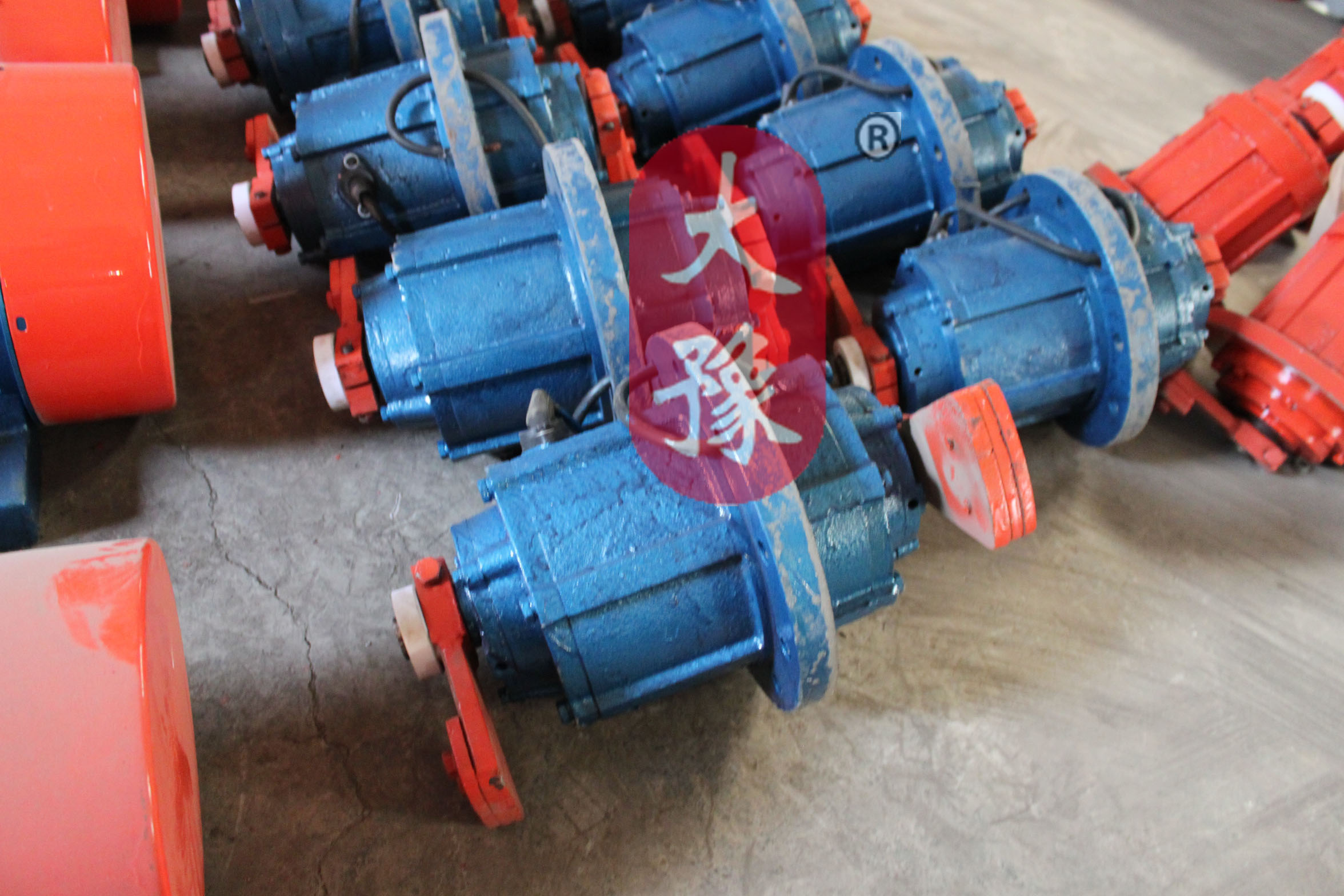

立式振动电机

④隔振弹簧:

隔振弹簧由上下弹簧定位圈和弹簧组成,沿着大盘圆周一圈安装有:12-20个隔振弹簧。

隔振弹簧

五、底座:

旋振筛底座是用钢板卷制的,两边各有一个法兰,其上部安装隔振弹簧的下定位圈,下部制作有地脚螺栓固定孔,其底座筒壁开有一检修门,以便于调整振动电机上下重锤的空间夹角等。

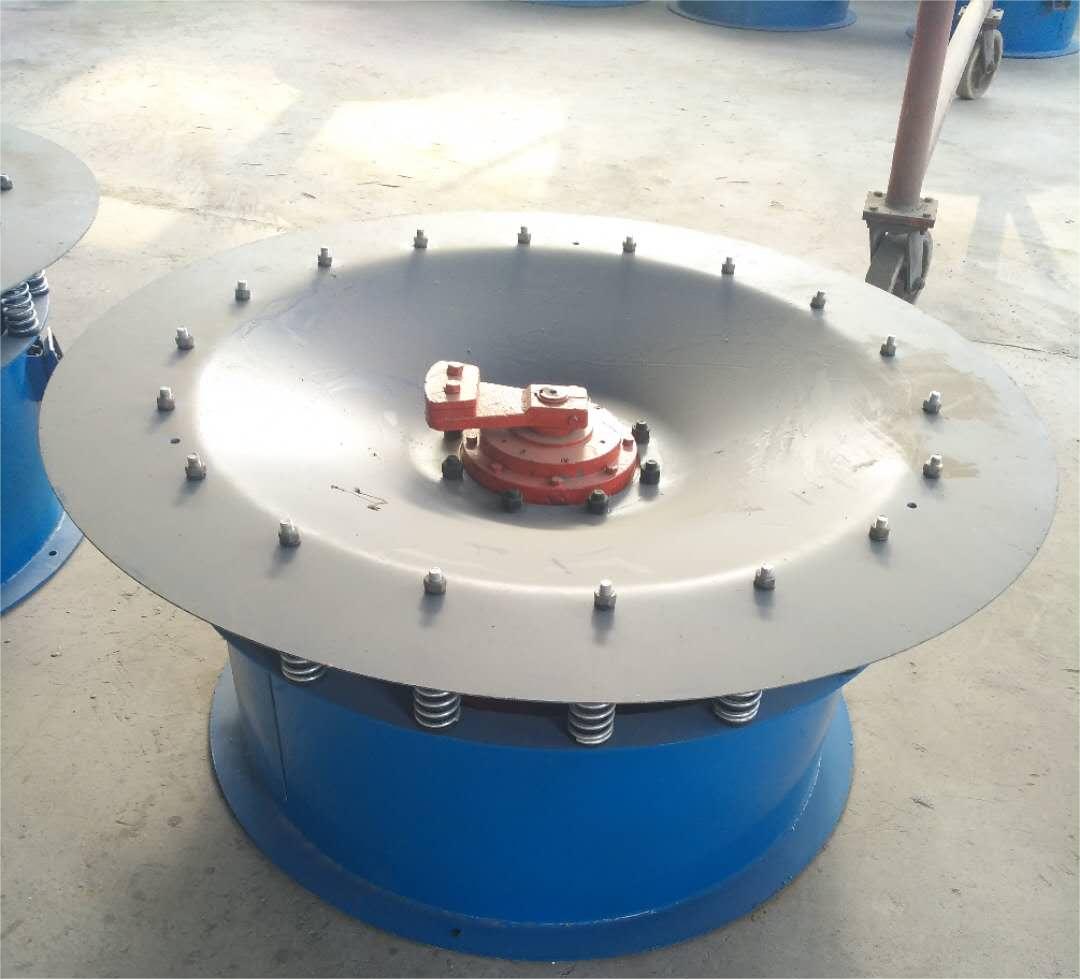

旋振筛底座托盘

其他常用配件如下:

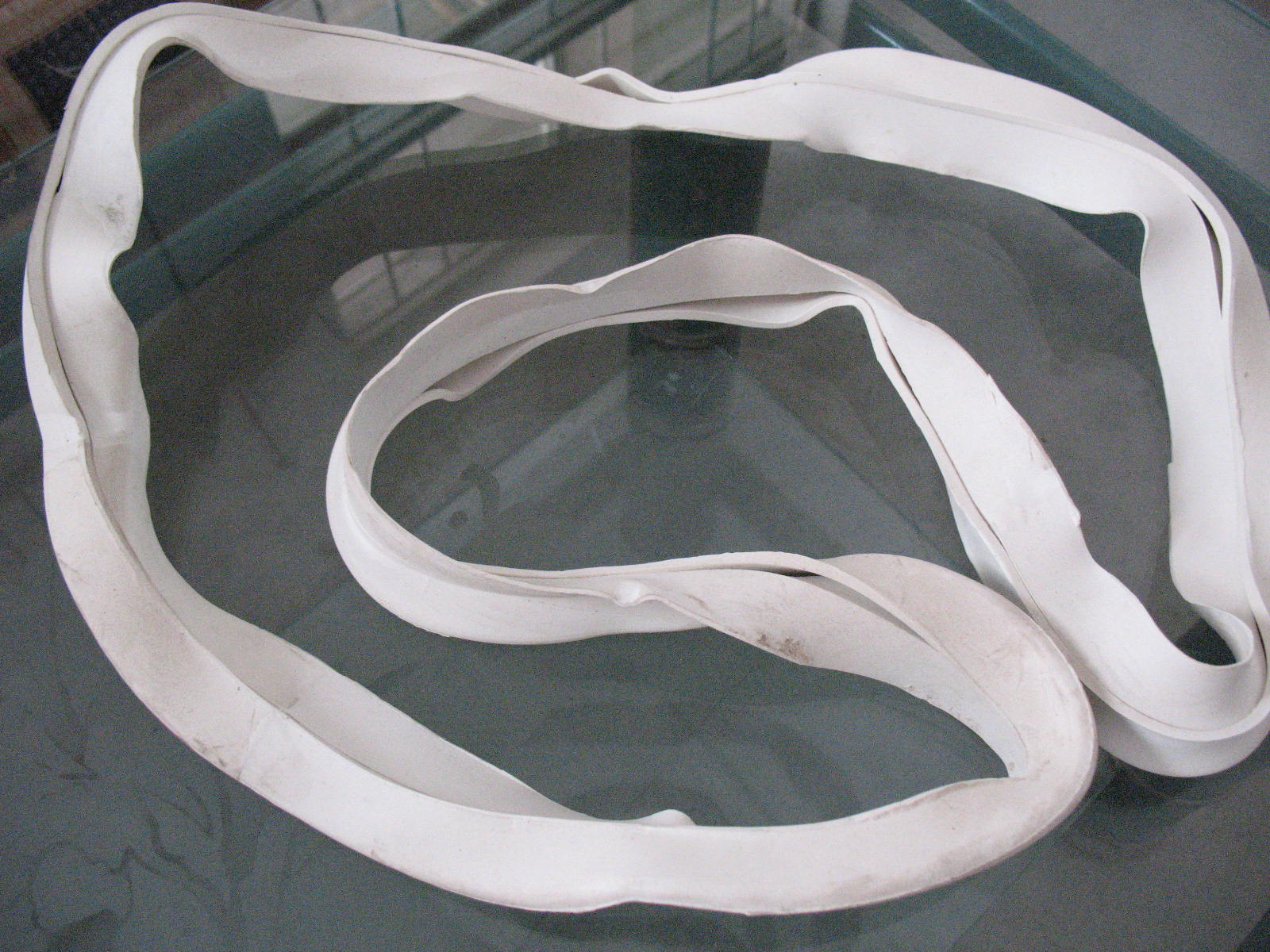

密封条:

V型密封条

C型密封条大U密封条

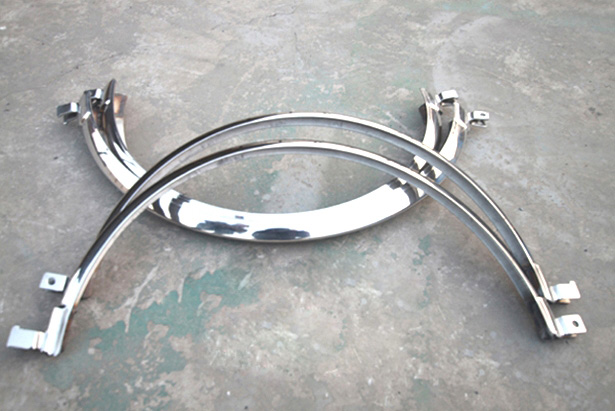

束环:

大小束环

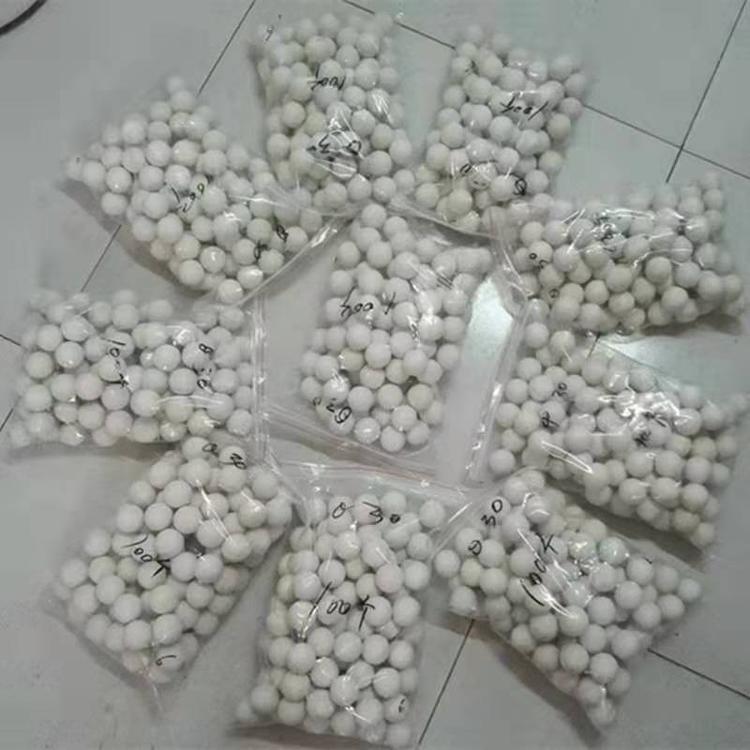

弹球

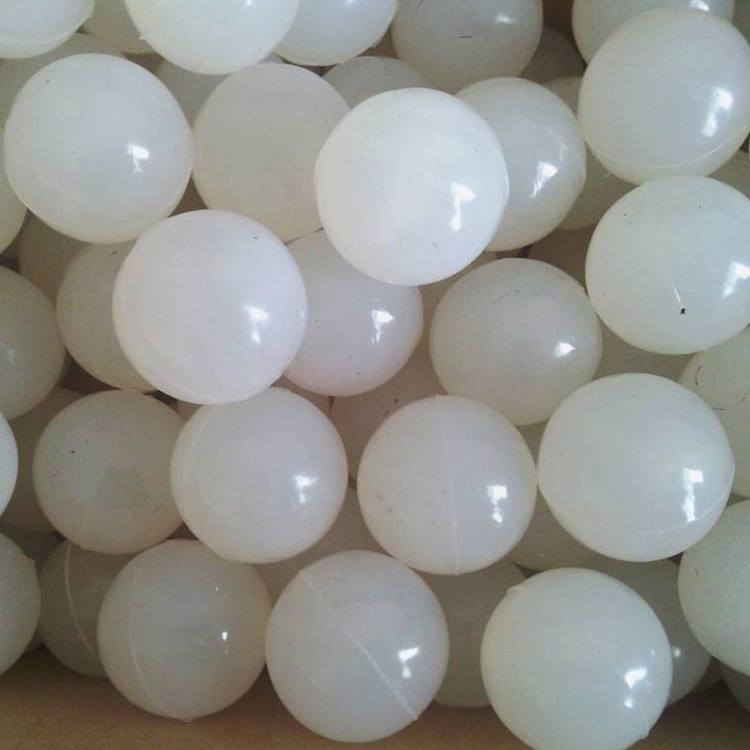

橡胶弹球硅胶弹球
